超声波 CND 检测机 A1220 MONOLITH 3D

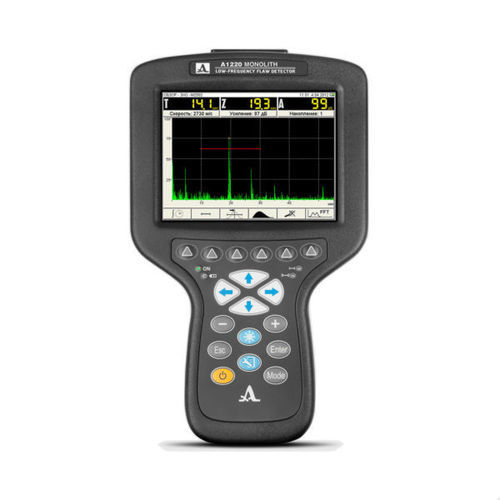

用于混凝土结构和岩石的超声波厚度测量和缺陷检测的紧凑型超声波脉冲速度和脉冲回波测试仪。 缺陷检测器的人体工程学设计及其轻便性，以及将电子单元固定在专用垫中的能力，使得在难以到达的区域操作仪器变得方便，并允许其在高处工作。 描述 一种紧凑的手持式超声波脉冲速度和脉冲回波测试仪，旨在对混凝土和钢筋混凝土结构及岩石进行超声波厚度测量和缺陷检测。 缺陷检测器是一种配备大尺寸高对比度TFT显示屏和键盘的紧凑型电子单元。 尽管功能多样，该仪器由于其直观的界面和图标菜单，提供了快速访问仪器的主要设置和功能，因此易于使用。 缺陷检测器的人体工程学设计及其轻便性（仅800克），以及将电子单元固定在专用垫中的能力，使得在难以到达的区域操作仪器变得方便，并允许其在高处工作。 所有检查结果都记录在仪器的内存中，并可以通过USB端口传输到外部PC进行进一步处理、注册和存档。 应用 使用一个低频干点接触天线阵列M2502 0.05A0R100Х60PS，具有剪切波和50 kHz的标称频率，可以对混凝土物体进行厚度测量，最大可达3,000 mm，对钢筋混凝土物体最大可达600 mm。 该仪器允许操作员在单侧访问的情况下，搜索由钢筋混凝土、石材和类似材料制成的产品和结构的内部异物、空洞、空隙和裂缝，以及搜索青铜铸件的嵌入缺陷。 可以测试粗粒材料的内部结构。 检查结果是通过网格扫描功能（B-Scan、C-Scan、D-Scan、厚度剖面）获得的切片和投影图像 - 可视化软件INTROVIEW。 技术特征： - 回波信号可视化的最大深度（横波控制时）：2150 mm - 设备屏幕上可见的信号实现的最大长度：1600 μs - 混凝土的最大测量厚度（混凝土等级400）：600 mm - 气缸形状缺陷的最小直径：30 mm - 缺陷位置厚度和深度的测量误差：10 % - 一次测量处理和将结果写入内存的时间：10 s - 可以写入内存的单个A扫描的数量：200 - 控制表面的最大面积（MAP模式）：2 m² - 材料速度范围：1,000 – 9,999 m/s - 驱动脉冲发生器幅度：20, 100, 200 V - 脉冲形式：梅尔德，0.5÷5.0周期 - 脉冲频率：1 – 50 Hz - 接收带宽：10 – 300 kHz - 增益设置范围：0到100 dB，步长1 dB - DAC功能的可编程点数量：32 - DAC功能设置范围：30 dB - 电源：内置电池 - 操作时间：14 h - 电池充电时间：3 h - 操作温度范围：-20到+45 °C - 显示类型：TFT（640 х 480） - 电子单元尺寸：260 х 156 х 43 mm - 电子单元重量：800 g - M2502天线阵列尺寸：139 х 105 х 89 mm - M2502天线阵列重量：1.1 kg 2D版本 软件INTROVIEW 通过网格扫描功能（B-Scan、C-Scan、D-Scan、厚度剖面）获得的切片和投影图像 3D版本 软件INTROVIEW 可用成像模式：通过网格扫描功能进行3D断层成像，先进的可视化和分析功能。通过网格扫描功能（B-Scan、C-Scan、D-Scan、厚度剖面）获得的切片和投影图像 配件： - A1220 MONOLITH – 超声波缺陷检测器 - 天线阵列М2502 0.05A0R100X60PS - 双LEMO 00 – LEMO 00电缆1.2 m - USB A – Micro B电缆 - 带电缆的电源适配器220V-15V - 携带地图箱 - 软盖 - 箱子
