夹具和固定系统 42780-12

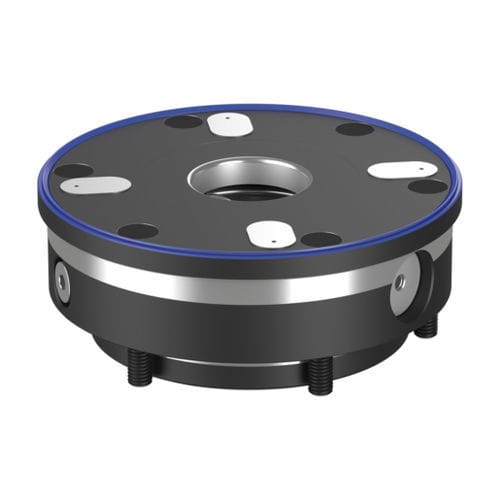

UNILOCK 夹紧模块 ESA 138 UNILOCK 卡爪模块可安装在任何位置，带或不带突出部分，可安装在机床工作台上或作为夹具（板、立方体、塔等）的一部分。 UNILOCK 夹具模块 ESA 138 尤其适用于自动化夹具。集成的反馈功能和带有气动系统控制的四个偏置支撑面可确保自动夹具的工艺可靠性。因此，夹紧滑块的位置 "打开/关闭 "和夹紧托板的支撑控制都可以在夹紧模块上进行监控。污垢刮板可防止污垢沉积在夹持模块表面。 夹紧模块的气动控制可独立或组合进行，因此可制造出独立的零点夹紧系统。 模块化设计可根据夹持任务理想地调整夹持模块的数量和间距。安装时间大大缩短，从而延长了机器的运行时间。 高夹紧力是由集成的弹簧组件产生的（设备夹紧时不需要恒定的气压）。 夹紧力通过气动方式释放。 即使在压力下降或压缩空气供应波动的情况下，也能保持完全的牵引力。 所有夹紧模块都标配有涡轮增压功能。在 "涡轮 "气口处的短促气流脉冲可显著增加弹簧的正常牵引力。因此，夹紧模块也可用于重载加工。
