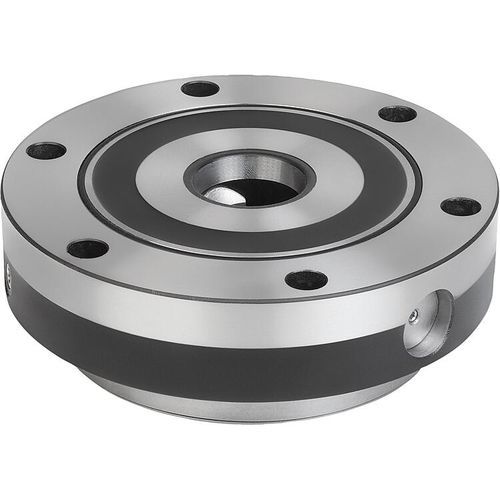

零点定心夹紧系统 / 模块化 42780-15-176390

钢用于 5 轴加工气动

产品说明 材料： 渗碳钢。 规格： 工作面经渗碳硬化和打磨处理。 提示： UNILOCK 夹持模块可以安装在机床工作台上，安装在带或不带凸起的工装（平板，立方体，塔形结构）的所有位置上。可以单独或共同进行夹持模块的气动控制。 这样，可以单独制造一个零点夹持系统。 通过模块化的结构，夹持模块的数量和距离可完美地与夹紧任务相匹配。准备时间大大减少，从而延长了机床的运行时间。 内置的弹簧组实现了高夹持力（在无压力状态下张紧）。 通过气动压力松开。 即使压缩空气供应出现压力下降或波动的情况，也丝毫不影响牵引力。 所有夹持模块都标配涡轮增压功能。"Turbo" 空气接头处的短空气脉冲再次显著增加了弹簧实现的正常牵引力。因此，夹持模块也可以很好地用于重型加工。 建议使用涡轮增压功能以获得最大的牵引力。 UNILOCK 夹紧销与固定螺钉 M10、M12、M16 组合使用可以实现以下保持力： - 保持力 (M10) 35,000N - 保持力 (M12) 50,000N - 保持力 (M16) 75,000N 带圆柱螺钉的保持力 DIN EN ISO 4762 -12.9。 夹紧螺栓只能与夹紧模块中安装的更换单元一起夹紧。 所有夹持模块的夹紧销尺寸一致，并与 5 轴模块夹紧系统 80 兼容，保证了应用组合的多样性。 技术参数： - 涡轮增压时的牵引力为 25 kN。 - 系统压力：6 bar，润油空气。 - 重复精度 ≤0.005 mm。 - 温度范围 5° 至 60° C。 - 可选清洁空气接头。 - 第三个空气接头用于检查夹紧滑块，可以打开或关闭。 优点： - 通过各种请求选项实现自动化。 - 涡轮增压功能是标准配置。 - 重复精度 ≤0.005 mm。 - 通过法兰盘进行定位。 - 高牵引力。 - 优化了准备时间。 根据要求： 带有旋转止动器的安装夹钳。 附件： 42208 夹紧销 夹紧模块 42796 的保护销 夹紧模块 42796 的盖板 说明： 推荐的软管内径： - 四个以下夹持模块时，软管内径 6 mm。 - 五个以上夹持模块时，软管内径 8 mm。 工作原理： 夹持模块可以通过接头连接到底板，也可以直接通过夹持模块的螺纹接头进行连接。 为了保证夹紧滑块的功能，必须通过 "Turbo" 空气接口对上活塞腔进行排气。 可以通过以下四种方式中的一种完成： 1) 连接并使用底板上“打开”接头旁的涡轮增压功能。这样，需要时还能通过短空气脉冲再次张紧夹紧模块。（推荐） 2) 在与涡轮增压接头相连的底板上开孔，让空气排出。防止灰尘进入孔内时，不能使用有锁定功能的接头，应插入排气螺栓。 3) 第三种方法，通过一个孔为活塞腔排气，该孔位于底板下方，通过横向槽进行连接。 该孔必须匹配涡轮增压机的接头，确保能够排气。 4)横向控制夹紧模块时，也必须在此处插入一个排气螺栓。 供货范围 1x 夹持模块。 3x O 型环 Ø9.00x1.50 用于介质供应。 6x 固定螺栓。 6x 固定螺栓的盖板。 图纸提示： 1) O 型圈 (Ø8x2) 2) O 型圈 (Ø138)
