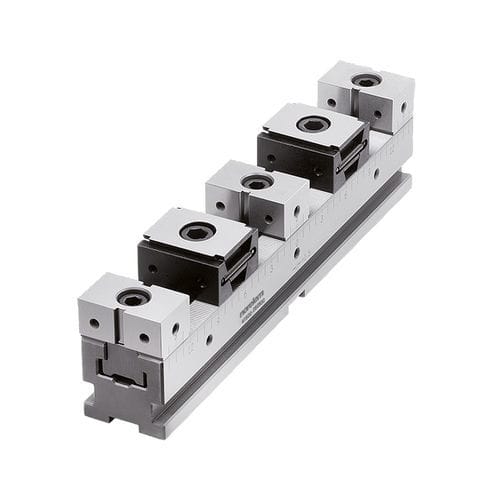

多头夹紧系统 41510 series

机械手动用于零件加工

多夹钳系统 双面楔形夹钳 固定钳口 ES 材料 夹紧导轨和固定止动工具钢。 楔形夹钳低碳钢。 材质： 低碳钢 夹紧导轨和固定挡块经过淬火和磨削处理（HRC 55 ±2）。 楔形夹经过淬火和黑色氧化处理。 注意事项 多重夹紧系统可使用各种接口进行固定。 1.用于夹爪组的侧面夹紧边缘。爪夹可固定在任何位置。 2.DIN 有头螺钉孔。 3.直径 25 毫米的定位孔，用于间距 200 毫米的传统零点夹紧系统。 4.Ø16 mm 定位孔，用于间距为 96 mm 的零点夹紧系统。 5.三个 18H7 对齐槽，用于 T 型槽工作台上的横向和纵向对齐。 6.Ø12F7 和 Ø16F7 铰孔，用于 40 和 50 毫米栅格系统。 有三种不同型号可供选择： - 多夹钳系统双面楔形夹钳，带 OS 固定钳口 / 41510。 - 多夹钳系统双面楔形夹钳，带 DS 固定钳口 / 41510-10。 - 多夹钳系统单面楔形夹钳，带 OS 固定钳口 / 41510-20。 应用： 可将多个不同长度的多夹钳系统一前一后或并排安装。精密齿形可实现定爪的高精度定位。由于夹持导轨上有横向刻度，因此可以对固定卡爪的每个位置进行相同的记录和复位。挡块可安装在侧面的螺孔中。 转动夹紧螺钉可将夹紧元件向外移动，并将工件压向固定卡爪。
