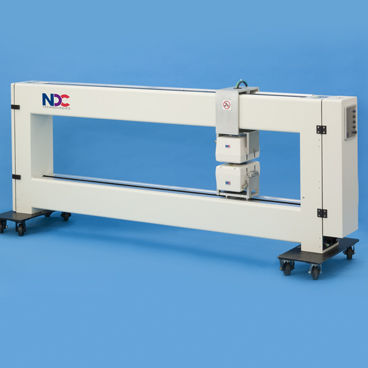

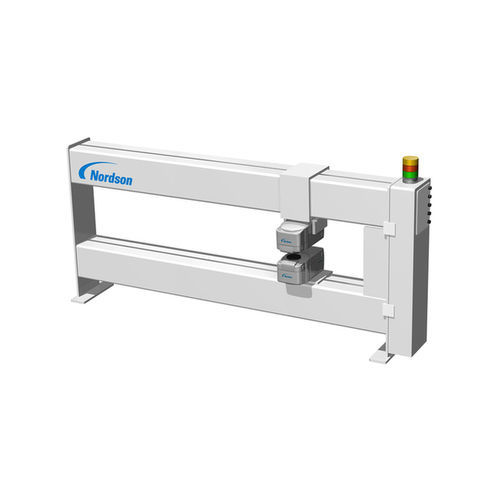

2D扫描仪 AccuTrak O-Frame

用于检查薄膜激光

概述
AccuTrak O-Frame 是一款用于网状材料测量（红外、核（伽马）、X 射线及其他面材传感器）的宽轨 O 型框架扫描仪。支持最多 3 个 Nordson 传感器，扫描速度可达 500 mm/s，实现快速轮廓采集。其头部角度可在 ±45° 范围内适应通过线，无需倾斜扫描仪。坚固的箱形梁结构与头部承载轴承系统结合，保证长期稳定、精确且可重复的机器方向（MD）与横向（CD）测量。适用于 600 mm 至 10000 mm 的面材宽度范围。

支持的传感器

• FilmPro — 红外测厚仪
• Series 9 — 含湿度与涂层重量测量仪
• GBS — 伽马测厚仪
• Photon — 电极 / 涂层重量测量仪

主要特性

• 宽轨 O 型框架结构，确保稳定且可重复的测量
• 最多支持 3 个传感器，便于多点或多技术组合测量
• 最大扫描速度：500 mm/s（约 20 in/s）
• 头部角度适应：±45°，无需倾斜扫描仪即可适应通过线
• 坚固箱形梁结构与先进的头部托架轴承系统

应用

• 用于挤出、层压与转换工艺的在线轮廓采集
• 用于薄膜、片材及涂层网材的厚度与涂层重量监测
• 生产线上的持续质量控制与在线检测

特征 / 技术规格

• 适用面材宽度：600 mm – 10000 mm（24 – 394 in）
• 扫描速度：最高 500 mm/s（20 in/s）
• 兼容传感器类型：红外、核（伽马）、X 射线、电极/涂层重量及其它面材传感器
• 最大同时支持传感器数量：最多 3 个（Nordson 产品组合）
• 结构：箱形梁 O-Frame 设计
• 测量可重复性：头部托架轴承系统确保 MD 与 CD 的精确测量
