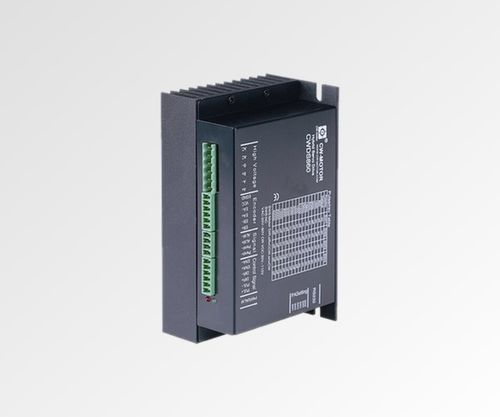

双相伺服驱动器 CWDS860

双相步进编码器伺服控制式

产品概述
CWDS860 是一款 2 相闭环步进伺服驱动器，支持最高 8.0 A 输出，输入电源适配范围灵活（20–60 VAC 或 24–90 VDC）。150 x 99 x 48 mm 的紧凑外壳提供良好散热，适用于持续高转矩运行。基于 32 位 DSP 的向量控制算法可实现精确运动控制与改进的动态响应。

主要特点

• 闭环控制 — 防止丢步
• 灵活的 AC/DC 输入范围：20–60 VAC 或 24–90 VDC
• 最高 8.0 A 输出电流
• 32 位 DSP + 向量控制算法
• 约 30% 的速度性能提升
• 紧凑外形 150 x 99 x 48 mm

快速规格

• 相数：2
• 输出电流：8.0 A
• 输入电压：20–60 VAC 或 24–90 VDC
• 微步分辨率：51200 步/转
• 重量（摘要）：0.575 kg
• 尺寸：150 x 99 x 48 mm

电气规格（表）
输入电压 — 20–60 VAC 或 24–90 VDC
输出电流 — 0–8 A
编码器分辨率 — 1000 PPR
控制信号 — Pulse/Direction 或 CW/CCW
脉冲频率 — 0–200 kHz
处理器 — 32 位 DSP，支持向量控制
尺寸 — 150 x 99 x 48 mm
重量（完整规格） — 0.7 kg

机械图纸
提供 CWDS860 型号的机械图纸（安装孔与尺寸参考）。

技术规格

• 型号：CWDS860
• 制造商 / 品牌：NEOTON MOTOR
• 驱动类型：2 相闭环步进伺服驱动器
• 最大输出电流：8 A
• 输入电压：20–60 VAC 或 24–90 VDC
• 微步分辨率：51200 步/转
• 编码器分辨率：1000 PPR
• 控制信号类型：Pulse/Direction 或 CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32 位 DSP，带向量控制算法
• 性能说明：约 30% 的速度提升（如所述）
• 外壳尺寸：150 x 99 x 48 mm
• 重量（摘要）：0.575 kg
• 重量（完整规格）：0.7 kg
• 外壳设计提升散热性能，适合高转矩运行
• 包含用于安装和尺寸参考的机械图纸
