3相伺服驱动器 SS1106

步进式闭合回路

产品概述

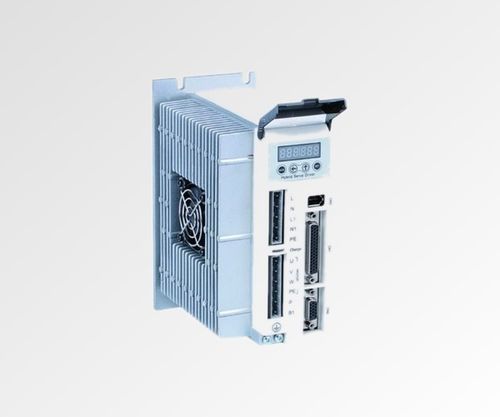

SS1106 是一款支持市电输入（70–130VAC）的3相闭环步进伺服驱动器，外壳尺寸为180 x 140 x 70 mm。其输出电流可达6 A，提供平稳、精确的3相闭环运行，适用于以交流电供电的工业自动化系统。

主要特点

• 3相闭环控制
• 市电输入（70–130VAC）
• 外壳 180 x 140 x 70 mm
• 最大输出电流 6 A
• 32位DSP，带矢量控制算法
• 相比上一代约30%速度提升

快速规格

• 相数：3
• 输出电流（A）：6.0
• 输入电压（VAC）：70–130
• 微步分辨率：51200 步/转
• 尺寸（mm）：180 x 140 x 70
• 控制信号：脉冲/方向

电气规格
输入电压：70–130 VAC
输出电流：0–6 A
相数：3
支持的编码器分辨率：1000 PPR
控制信号模式：脉冲/方向 或 CW/CCW
脉冲频率：0–200 kHz
处理器：32位DSP
尺寸：180 x 140 x 70 mm
重量：1.5 kg

机械
提供机械图，显示 SS1106 的安装孔位与外壳尺寸（180 x 140 x 70 mm）。

功能 / 技术规格

• 型号：SS1106
• 类型：3相闭环步进伺服驱动器
• 输入电压：70–130 VAC
• 最大输出电流：6 A
• 微步分辨率：51200 步/转
• 支持的编码器分辨率：1000 PPR
• 控制信号模式：脉冲/方向 或 CW/CCW
• 脉冲频率范围：0–200 kHz
• 处理器：配备矢量控制算法的32位DSP
• 性能：相比上一代约30%速度提升
• 外壳尺寸：180 x 140 x 70 mm
• 重量：1.5 kg
