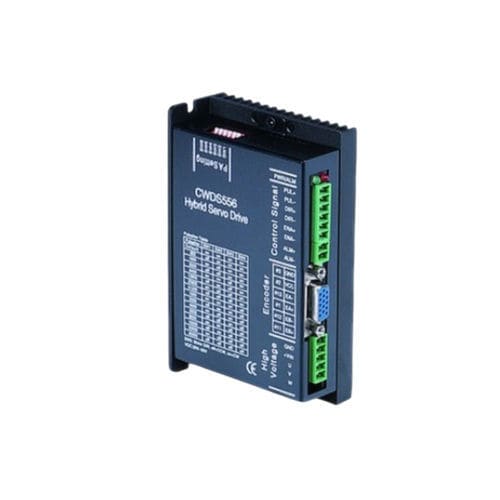

三相伺服驱动器 CWDS556

3相步进20-54V紧凑型

概述
CWDS556 是一款三相闭环步进伺服驱动器，工作电压20–50V DC，最大输出电流5.6A。采用三相闭环控制与32位DSP+矢量控制算法，提供平滑运动、高可靠定位并消除丢步，适用于工业运动控制。机身紧凑，尺寸118 x 75 x 34 mm，便于控制柜集成。

主要亮点

• 三相闭环控制，实现稳定且平滑的运动
• 消除丢步，提升定位精度
• 最高5.6 A输出电流
• 32位DSP与矢量控制算法
• 相比同类驱动器，速度性能提升可达30%
• 紧凑机身：118 x 75 x 34 mm

快速规格

• 相数：3
• 输出电流（A）：最高5.6
• 输入电压（VDC）：20 – 50
• 微步分辨率：51,200 步/转
• 编码器分辨率：1000 PPR
• 重量：0.255 kg（产品卡）/ 0.3 kg（完整规格表）
• 尺寸（mm）：118 x 75 x 34

电气规格
输入电压 — 20–50 VDC
输出电流 — 0–5.6 A
相数 — 3
编码器分辨率 — 1000 PPR
控制信号 — Pulse/Direction 或 CW/CCW
脉冲频率 — 0–200 kHz
处理器 — 32 位 DSP（DSP + 矢量控制）
微步 — 51,200 步/转
尺寸 — 118 x 75 x 34 mm
重量 — 0.255–0.3 kg（视资料而定）

机械图
提供 CWDS556 的机械图（包括尺寸与安装孔位），便于面板或机箱安装设计。

功能 / 技术规格

• 输入电压：20–50 VDC
• 输出电流：最高5.6 A
• 相数：3
• 编码器分辨率：1000 PPR
• 控制信号：Pulse/Direction 或 CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32 位 DSP，支持矢量控制
• 微步分辨率：51,200 步/转
• 尺寸：118 x 75 x 34 mm
• 重量：0.255 kg（产品卡）/ 0.3 kg（规格表）
