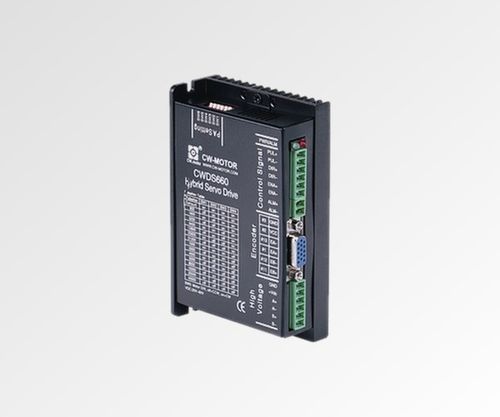

直流伺服驱动器 CWDS660

双相双相步进编码器

产品概述
CWDS660 是一款闭环2相步进伺服驱动器，旨在消除开环步进系统的局限。支持20–60 VDC、最大6 A，采用32位DSP与矢量控制以防止丢步、降低发热并将速度性能提高约30%。出厂矢量控制，无需参数调优。

主要亮点

• 闭环控制 — 消除丢步
• 32位DSP与矢量控制算法
• 相较开环约30%的速度提升
• 降低发热
• 无需参数调优
• 紧凑外形 118 x 75 x 34 mm

快速规格

• 相数：2
• 输出电流（A）：0–6.0（额定最高6 A）
• 输入电压（VDC）：20–60
• 微步分辨率：51,200 步/转
• 编码器分辨率：1000 PPR
• 重量：0.255–0.3 kg
• 尺寸（mm）：118 x 75 x 34

电气规格
输入电压：20–60 VDC
输出电流：0–6 A
编码器分辨率：1000 PPR
控制信号：Pulse/Direction 或 CW/CCW
脉冲频率：0–200 kHz
处理器：32位DSP
尺寸：118 x 75 x 34 mm
重量：0.255–0.3 kg

机械图纸
CWDS660 的机械图纸可用（产品页面提供示意图/图纸）。

特性 / 技术规格

• 型号：CWDS660
• 相数：2
• 输入电压：20–60 VDC
• 输出电流：0–6 A（额定最高6 A）
• 微步分辨率：51,200 步/转
• 编码器分辨率：1000 PPR
• 控制信号类型：Pulse/Direction 或 CW/CCW
• 最大脉冲频率：0–200 kHz
• 处理器：32位DSP
• 性能：相较开环约30%的速度提升，降低发热
• 外形 / 尺寸：118 x 75 x 34 mm
• 重量：产品卡列为0.255 kg，完整规格列为0.3 kg
• 无需参数调优（出厂/矢量控制调校）
