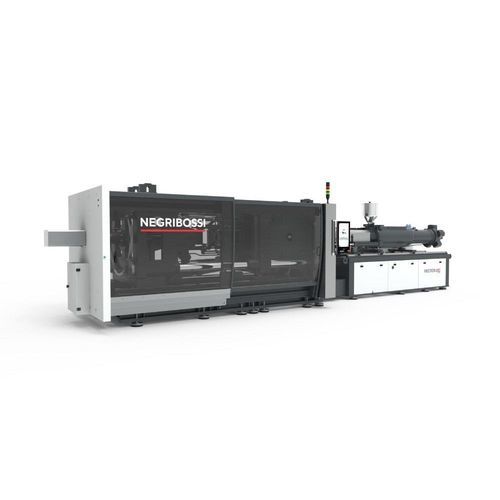

卧式注塑机 VECTOR sT

伺服液压混合动力热熔塑料

概述 VECTOR sT 系列为 5 点双摇杆夹紧的混合动力注塑机，提供 650、800、1100 和 1300 吨机型。注射单元规格 4960 至 17000，采用液压马达驱动螺杆旋转。设计以节能为核心，采用专为注塑应用打造的最新伺服泵技术。

MOTUS 多点触控控制器

• 创新的手势导航系统，支持滑动、滚动与缩放
• 基于手势方向的轴向移动虚拟对象（专利申请中）
• 现代纤薄设计，使用逻辑类似智能手机
• 可自定义界面以个性化屏幕和功能
• 序列器用于创建特殊循环
• 快速搜索用于参数编辑、图形编辑与分析
• 新增工作模式："step" 与 "in production"
• 智能报警功能，提升故障管理
• 21.5" 彩色 TFT LC 多点触控显示屏，1920x1080 分辨率
• 基于实时以太网技术的 PowerLink 总线连接
• 数据传输通信速率 < 2 ms
• RFID 用于外部访问

主要特点

• 全数字 POWERLINK 控制
• Smart Flex 夹紧单元，导柱间距大以适配大型模具
• 长行程顶出机构
• 坚固的直列注射单元
• 对物料的加压提高超过 15%
• 再生工艺下注射速度提高超过 25%
• AMICO 4.0 准备

主要行业

• 代工注塑
• 建筑
• 物料搬运
• 白色家电

技术与自动化

• 多组分/多材料加工能力
• PVC 注射成型
• 微胞泡发泡成型（MuCell）
• 气体注射成型
• 机器人自动化集成

夹紧单元特性

• 5 点双摇杆夹紧结构
• Euromap 或 SPI 板面配置
• 淬火导柱
• 可动板由自润滑导柱衬套导向
• 可动板支撑脚
• 电动模具高度控制
• 电动泵自动集中润滑系统
• 模具开合三段速度曲线
• 移动板预送料机构
• 通过比例阀的闭环控制模具开闭
• 操作界面显示可动板位置的数字读数
• 操作界面数字控制与读数的横杆位置
• 操作界面显示的夹紧力数字读数
• 模厚与夹紧力自整定
• 两段式顶出速度曲线，重复顶出在速度、压力与位置上可调
• 操作界面显示的顶出器位置数字读数
• 顶出返回信号
• 可自由编程的多核拉出控制
• 气动前门

注射单元特性

• 直列油压缸注射单元
• 由矢量变频器控制的螺杆电机
• 闭环电机速度控制
• 注射单元在直线导轨上滑动
• 注射单元可旋转，便于拆卸与清洗螺杆
• 快换料筒系统
• 双金属料筒
• 通用螺杆型线，适用于大多数热塑性材料
• 双缸驱动确保喷嘴定位精确
• 陶瓷加热带并带温度范围报警
• 注射速度与压力曲线
• 保持压切换可由螺杆位置、液压压力或时间触发
• 操作界面显示螺杆位置的数字读数
• 可调的螺杆转速曲线与转动延迟
• 带数字读数的可调背压曲线
• 螺杆回注前后减压功能
• 侵入成型与自动清洗程序
• 不锈钢料斗

液压系统特性

• 带闭环比例流量与压力控制的变量排量泵
• 操作界面显示液压回路压力的数字读数
• 用于可动板运动的比例控制阀
• 油位、温度及滤堵监控
• 油温控制系统
• 冷却水自动截止阀
• 油预热程序
• 泵送出口及/或回油路油滤
• 油冷却换热器
• 带观察窗的油箱以便清洁
• 油量计

电气系统特性

• 电器元件外壳防护等级 IP55
• 电机直接启动
• 主开关互锁以防带电打开
• 电机‑泵组及润滑/辅助回路过载保护
• 用于塑化缸加热的熔断器与静态继电器
• 螺杆转动用矢量变频器
• 电气柜内空气循环风扇
• 电磁阀 LED 指示与完整标注的电路
• 符合 Euromap 或 UL 电气标准

冷却回路

• 带可调独立回路的流量计与水温/流量指示（一个回路为料咽冷却，其他回路为模具冷却）

底座

• 降低底座以优化与机器人的组合使用
• 可选抬高底座以便零件落下
• 电机‑泵装置隔音罩
• 防振安装垫孔
• 润滑油回收槽

安全装置

• 符合机器指令 98/37/CE 及其修订要求
• 所有型号由欧洲认证机构颁发 CE 证书
• 装置符合 EN 201 与 ANSI/SPI B151.1-2007 标准
• 模具前后具有双重互锁及液压安全装置的防护
• 监控液压与电气安全装置的正确运行
• 喷嘴清洗护罩互锁

技术规格

• 型号系列：VECTOR sT
• 可选锁模容量：650、800、1100、1300 吨
• 注射单元范围：4960 至 17000
• 锁模类型：5 点双摇杆
• 驱动：伺服‑液压混合，伺服泵技术
• 控制器：MOTUS Multi‑Touch，21.5" 1920x1080，PowerLink，RFID
• 锁模：Smart Flex 板面配置，淬火导柱，数字位置与力显示，模具高度控制
• 注射：直列油缸，矢量变频器驱动螺杆，双金属料筒，快速更换
• 性能提升：材料压力 +15%，再生时注射速度 +25%
• 液压：可变排量泵，闭环比例控制，油管理与冷却系统
• 电气：IP55 箱体，矢量变频器，标注电路，符合 Euromap/UL
• 冷却：多路独立回路并带流量与温度指示
• 自动化准备：兼容机器人的降低底座；多种接口（机器人、过程监测、数据记录）
• 可选项包括：芯抽、气吹、比例顶出阀、机器人接口、特殊螺杆/料筒、热流道集成、气体注入接口、RJG 过程监测、AMICO 服务等
• 安全：CE 认证，符合相关 EN 与 ANSI 标准，互锁防护
