3轴加工中心 MC800H
卧式用于金属立柱

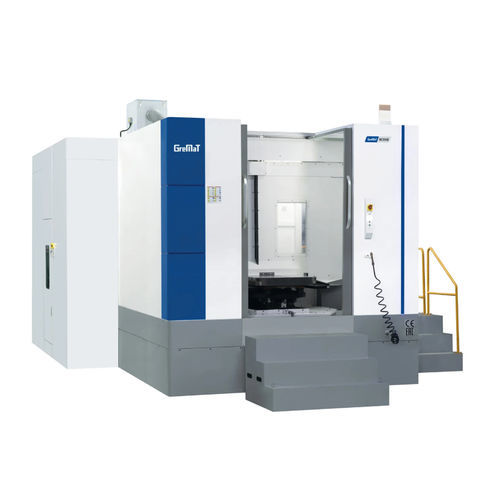

3轴加工中心 - MC800H  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 卧式 / 用于金属 / 立柱
3轴加工中心 - MC800H  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 卧式 / 用于金属 / 立柱
3轴加工中心 - MC800H  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 卧式 / 用于金属 / 立柱 - 图像 - 2
3轴加工中心 - MC800H  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 卧式 / 用于金属 / 立柱 - 图像 - 3
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
3轴
卧式/立式
卧式
加工材料
用于金属
结构
立柱
主轴头
BT 50
工具数量
40工具, 60工具
相关功能
切割
其他特性
高速, 高刚性
X轴

1,300 mm
(51.18 in)

Y轴

1,100 mm
(43.31 in)

Z轴

1,200 mm
(47.24 in)

转速

6,000 rpm
(37,699 rad.min-1)

输出功率

15 kW, 18.5 kW, 22 kW
(20.39 hp, 25.15 hp, 29.91 hp)

X轴进给速度

24 m/min

Y轴进给速度

24 m/min

Z轴进给速度

24 m/min

最大台面负荷

1,600 kg
(3,527 lb)

总重量

22,000 kg
(48,501.7 lb)

整体长度

6,800 mm
(267.7 in)

整体宽度

4,000 mm
(157.5 in)

总高度

3,915 mm
(154.1 in)

产品介绍

立式T型底座结构,立柱可作X轴移动,工作台可作Z轴移动,此设计符合超精密镗床的设计理念。加工时工作台将工件承载至静止主轴,最大限度地提高主轴刚性和精度。 1. 有限元法(FEM)分析提供最佳的机器设计和最佳结构优势,同时确保最佳的机器刚性。米汉纳标准铸造并经过两次时效处理,确保长期可靠性。 2. BT50-190大尺寸主轴单元提供从低速重切削到高速精密切削应用的广泛加工能力。 3、三轴均采用大尺寸重载滚柱式直线导轨,支撑刚性好,滑动平稳,精度稳定,维护更方便。 4、B轴伺服驱动分度工作台,液压锁紧,保证分度速度快,切削刚性大。 5、分度工作台采用曲线联轴器,分度精度高。 6. XYZ轴滚珠丝杠两端的滚珠丝杠支架均经过预紧,可实现高精度驱动和定位。 7. MC-H系列阶梯式底座及立柱设计,两条X轴直线导轨位于不同水平面,增加主轴头立柱组件的刚性及稳定性。
