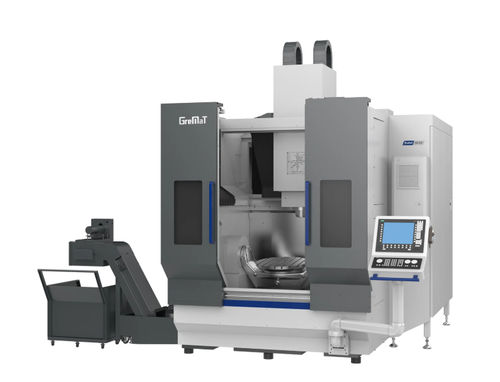

5轴CNC加工中心 U630 立式龙门式立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 立柱
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 60工具, 30工具, 200工具
- 相关功能
- 切割
- 应用
- 用于重型加工
- 其他特性
- 大功率, 高精度, 高刚性
- X轴
750 mm
(29.53 in)- Y轴
800 mm
(31.5 in)- Z轴
600 mm
(23.62 in)- 转速
18,000 rpm
(113,097 rad.min-1)- 输出功率
30 kW
(40.79 hp)- X轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(6.56 in/s)- Y轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(6.56 in/s)- Z轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(6.56 in/s)- 最大台面负荷
850 kg
(1,874 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.006 mm
(0.00024 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
4 s
- 总重量
19,500 kg
(42,990.14 lb)- 整体长度
2,728 mm
(107.4 in)- 整体宽度
3,760 mm
(148 in)- 总高度
3,726 mm
(146.7 in)
产品介绍
为了在自动化系统中实现可靠的加工工艺，生产舱采用针对切屑废物优化的不锈钢包层，并从左/右/前/后进行集成床冲洗，确保理想的切屑处理。
容量 -
最大限度 。工件直径 - 毫米 - 650
主轴端面至工作台面距离 - 毫米 - 120-720
A轴行程 - ° - 230° (±115°)
C轴行程 - ° - 360°
快速移动 - 米/分钟 - 36
空调最高速度 - 转速 - 60/ 100
主轴 -
主轴驱动方式 - 内置电机主轴
电主轴额定扭矩 - 纳米 - 72
旋转 台
工作台尺寸 - 毫米 - .630
旋转轴基准孔 - 毫米 - Φ50H8
T型槽 - 毫米 - 7-18×80
连续扭矩空调 - 纳米 - 1290×2/600
空调最大扭矩 - 纳米 - 2400×2/1100
换刀装置 -
类型 - 链条类型
最大刀具直径（满刀具/空刀具） - 毫米 - Φ75/Φ120
最大刀具长度 - 毫米 - Φ300
最大工具重量 - 公斤 - 8
换刀时间（刀具到刀具） - 第二 - 4
控制系统
数控系统 - 西门子840D
X/Y/Z/A*2/C轴电机功率 - 千瓦 - 4 .3/5 .2/4 .3/6 .25*2/4 .46
伺服电机额定扭矩X/Y/Z - 纳米 - 27/36/27
准确性 -
定位精度 A/C - 弧秒 - 5
重复精度 A/C - 弧秒 - 3
其他的
螺杆规格X/Y/Z - 毫米 - 40/55/40
导轨规格X/Y/Z - 毫米 - 滚筒45/45/45
电源容量 - 千瓦 - 68
压缩空气 - 兆帕 - 0.6-0.8
