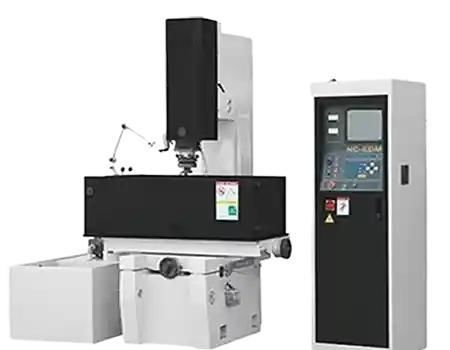

电火花穿孔机 D7132

高精度精准高效率

概述
D7132是D71系列的3轴CNC电火花沉没加工机。它扩展了D71系列的能力，提供更大的工作台和更强的工件承载能力，同时保持高精度控制和多级EDM功能。该机旨在容纳模具型芯、钢制嵌件和重型刀具零件，并提供稳定的尺寸精度和表面光洁度。

基础产品数据

• 工作台尺寸：400×250 mm（见型号详情）
• 工作槽尺寸：1030×520×320 mm（见型号详情）
• 最大工件重量（见型号详情）：250 kg

扩展 / D71系列能力（产品说明）

• φ500 mm（500×320 mm）工作台（扩展配置）
• 工作槽尺寸（扩展）：1030×560×320 mm
• 支持最大550 kg重工件（扩展配置）

主要特点

• Z轴CNC伺服电机（Sanyo, Japan）确保放电间隙和腔深的精确控制
• X/Y轴由高精度滚珠丝杆驱动，运动一致性优异
• 扩展的D71配置可在不损失精度的情况下支持最大550 kg的重工件
• 智能CNC系统自动化粗加工、精加工和磨损补偿
• 稳定的机械结构将热漂移和振动降到最低，适合长时间运转

推荐配置

• 快速锁定电极夹 — 加快电极更换并保证同心度
• 石墨粉尘过滤系统 — 使用石墨电极时保持介质清洁
• 介质油冷却机 — 控制液体温度以保持稳定的放电条件
• Z轴精密探针 — 自动检测工件表面并提高深度精度
• 多级EDM编程套件 — 支持从粗加工到精加工的可编程放电循环
• 自动火灾检测单元 — 在使用油性介质时增强安全性

应用案例

• 客户： 汽车模具供应商（印度）
• 使用场景： 对复杂塑料外壳高精度模具腔体进行EDM精加工
• 配置： D7132配备介质油冷却机、石墨电极和三段放电控制
• 结果： 尺寸一致性 ≤ ±0.009 mm；表面粗糙度 Ra ≤ 1.4 μm；平均电极磨损 < 0.18%；客户反馈：“我们用一台D7132替换了两台旧的沉头机——它更精确、更快且易于编程。”

备注
页面同时展示标准配置（工作台400×250 mm、工作槽1030×520×320 mm、最大250 kg）和D71系列扩展配置（工作台500×320 mm / φ500 mm、工作槽1030×560×320 mm、最大550 kg）。实际交付配置取决于所选型号/选项和定制要求。

规格 / 技术参数

• 型号：D7132（D71系列）
• 工作台（标准）：400×250 mm
• 工作台（扩展D71选项）：500×320 mm（φ500 mm）
• 工作槽（标准）：1030×520×320 mm
• 工作槽（扩展）：1030×560×320 mm
• 最大工件重量（标准）：250 kg
• 最大工件重量（扩展）：550 kg
• Z轴驱动：CNC伺服电机（Sanyo, Japan）
• X/Y轴：由高精度滚珠丝杆驱动
• 控制：具有自动化粗/精加工和磨损补偿的智能CNC系统
• 精度：可实现的尺寸精度在 ±0.005–0.01 mm 之间（依据网站FAQ）
• 表面光洁度能力：根据电极材料/参数可实现 Ra 0.2–0.8 μm（网站FAQ）；应用案例报告 Ra ≤ 1.4 μm
• 典型电极磨损（应用案例）：< 0.18%
• 机械设计：高刚性铸件底座，具备最小化热漂移和振动的结构
• 可选/推荐配件：快速锁定电极夹、石墨粉尘过滤、介质油冷却机、Z轴精密探针、多级EDM编程套件、自动火灾检测单元
• 定制选项：槽尺寸、电极夹系统（手动或CNC自动）、最大工作电流、供电类型（精加工或粗加工）、Z轴行程（见产品页）
