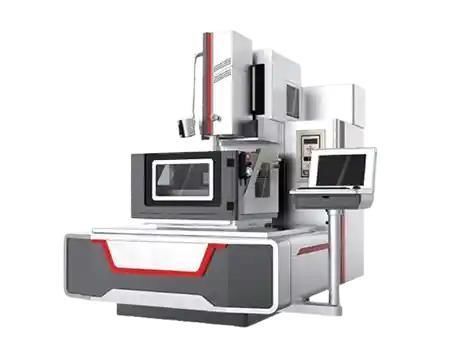

电火花线加工机 DK7725M

高精度高速精准

产品概述
DK7725M 属于 DK77M 系列的高精度数控线切割（线切割电火花）机床。机身采用 HT300 铸铁，结构紧凑且刚性高，可降低振动并保证加工稳定性。整机配备全 5 轴 CNC 控制，可实现锥度切割、多角度轮廓及分段轮廓的复杂加工。

• 工件能力：500×400 mm
• 行程 (X×Y)：320×250 mm
• 最大承载：250 kg

主要特性

• 全 5 轴 CNC 控制，支持复杂锥形和 3D 轮廓加工
• HT300 铸铁机身，最小化热位移与机械变形
• 台湾 Shangyin 高精度线性导轨与滚珠丝杠
• 智能切割路径软件，提高边缘表面质量与加工效率
• 针对模具钢、硬质合金与高合金材料优化

推荐配置

• 高精度钼丝 — 保证轮廓切割时的尺寸稳定性
• 自动穿丝系统 — 降低停机时间并提高重复性
• 线张力稳定器 — 提升边缘一致性并减少振动影响
• 工件冷却模块 — 保持精密部件的温度均一性
• 抗电解控制器 — 延长丝寿命并改善表面光洁度
• CAD/CAM 排版软件 — 自动化复杂切割路径和形状库

应用案例

• 客户： 精密模具车间 — 韩国
• 应用场景： 切割带阶梯几何形状的连接器模具芯件
• 配置： DK7725M，配 HIWIN 导轨，0.18 mm 钢丝，自动穿丝与高速放电设置
• 结果： 尺寸公差 ≤ ±0.006 mm；表面粗糙度 Ra ≤ 0.9 μm；与上一代相比循环时间缩短约 20%；在小特征上实现可重复的高精度和整洁边缘

技术规格

• 型号：DK7725M
• 系列：DK77M Series
• 最大工件尺寸：500 × 400 mm
• 行程 (X × Y)：320 × 250 mm
• 最大承载：250 kg
• 机身：HT300 铸铁（紧凑、刚性）
• 控制：全 5 轴 CNC
• 线性导轨与滚珠丝杠：台湾 Shangyin 高精度组件
• 推荐线材：高精度钼丝（案例中为 0.18 mm）
• 可选件：自动穿丝系统、线张力稳定器、工件冷却模块、抗电解控制器
• 软件：CAD/CAM 排版与智能切割路径软件
• 案例典型公差：≤ ±0.006 mm
• 案例典型表面粗糙度：Ra ≤ 0.9 μm
