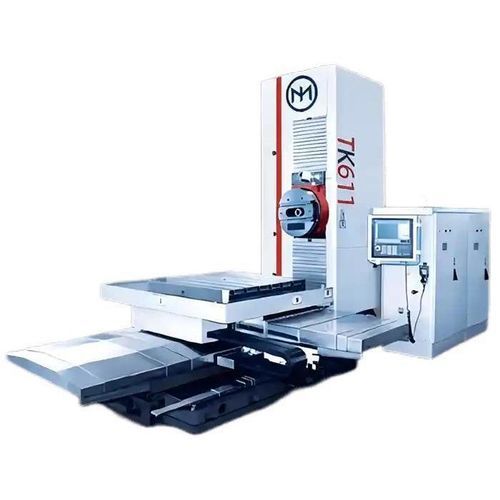

CNC数控镗铣床 TK6111

卧式固定式3轴

概述
TK6113 为卧式 CNC 镗铣床，结合了高转矩、刚性和效率，适用于深孔镗削、重载铣削及大型结构件的多面加工。支持完整的三轴 CNC 控制，并可选配回转/索引装置以完成复杂的多面加工工序。

型号主要参数

• 工作台尺寸：1400×1600 mm
• 主轴直径：φ130 mm
• X/Y/Z 行程：2000/2000/2000 mm（典型配置）
• 工作台承载：8 T

主要特点

• Ø130 mm 大径主轴：提供增强的转矩与刚性，适用于深孔镗削与重载铣削。
• 完整3轴CNC控制（X/Y/Z 可达2000 mm）：实现大型零件的精确定位与复杂轨迹加工。
• 8T 承载工作台并可选配360° 索引：支持箱形或不规则工件的多面加工与旋转加工。
• 齿轮传动主轴头：在低速时保证恒定转矩，适合深孔镗削及大刀具应用。
• 高精度直线导轨与滚珠丝杠：保持重复定位精度，最小化反向间隙并确保长期热稳定性。

推荐配置

• 第4轴 CNC 回转工作台：无需二次夹紧即可实现多面加工。
• 直角铣头：用于内腔或侧壁加工。
• 地板板延长：适用于超大工件，超出标准工作台尺寸时使用。
• 主轴内冷（CTS）：辅助深孔镗削和刀具冷却。
• Renishaw 探针系统：实现工件自动对位与刀具长度检测。

应用案例

• 客户：重型装备制造商 — 东南亚。
• 用途：风电齿轮箱壳体的镗铣加工。
• 配置：TK6113 + CNC 回转工作台 + CTS 系统。
• 结果：在1200 mm 深度内最终孔公差 ≤ ±0.015 mm；通过回转工作台一次装夹完成四个面的加工；显著提升了刚性与自动化水平并缩短了周期时间。

产品规格（表）
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

技术规格

• 型号：TK6113
• 制造商：MINNUO
• 工作台尺寸：1400×1600 mm
• 主轴直径：φ130 mm，BT50 锥度
• X/Y/Z 行程：最高 2000 / 最高 2000 / 最高 2000 mm（详见表中型号范围）
• W 轴行程：800 mm
• 工作台承载能力：8 T（最大）
• 主轴转速：2–2000 rpm
• 主电机：30 kW（2200 Nm）
• 最大镗/钻直径：φ300 / 80 mm
• X/Y/Z 快速移动：3000 mm/min
• X/Y/Z 进给范围：5–2000 mm/min
• X/Y/Z 定位精度：约 0.03 mm；重复精度：0.015 mm
• CNC 控制器选项：SIEMENS B28D 或 FANUC OI MD
• 可选模块：CNC 回转工作台（索引）、CTS（主轴内冷）、第4轴回转工作台、直角头、Renishaw 探头
