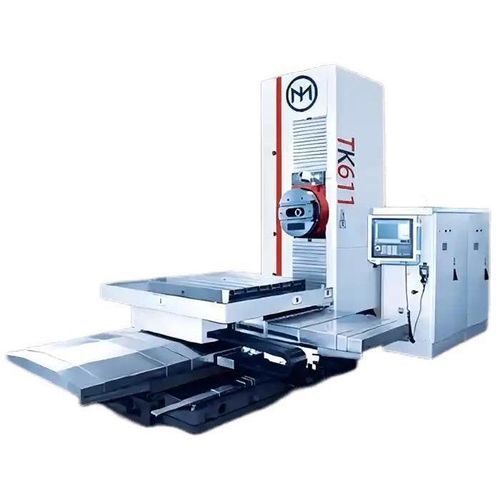

CNC数控镗铣床 TK6113

卧式旋转台式3轴

产品概述
TK6113 CNC卧式镗铣床结合了高转矩、刚性和效率，适用于复杂零件的加工，支持多轴控制和三维加工能力。

主要亮点

• 工作台 1400×1600 mm · 主轴 Ø130 mm · X/Y/Z 行程：2000/2000/2000 mm · 最大台面载重：8 T

关键特性

• Ø130 mm 大直径主轴：为深孔镗削和重切削铣削提供更高的转矩和刚性。
• 完整的3轴CNC控制（X/Y/Z：2000 mm）：实现大型工件的精确定位和复杂刀轨加工。
• 8T 承载台面并可选360° 分度：支持多面加工与箱形或不规则工件的旋转加工。
• 齿轮驱动主轴头：在低速时保持恒定转矩，适合深孔镗削及大刀具加工。
• 高精度直线导轨与滚珠丝杠：保持重复性，最小化间隙，确保长期热稳定性。

推荐配置

• 第四轴 CNC 回转工作台：实现免重装的多面加工。
• 直角铣头：适用于内部腔体或侧壁加工。
• 底板延长：用于超大工件，超出标准工作台范围时使用。
• 主轴内冷（CTS）：有利于深孔镗削和刀具冷却。
• Renishaw 探测系统：实现工件自动对中与刀具长度检测。

应用案例

• 客户：重型设备制造商 – 东南亚。
• 使用场景：风电齿轮箱壳体的镗铣加工。
• 配置：TK6113 配备 CNC 回转工作台与 CTS 系统。
• 结果：1200 mm 深度内最终孔公差 ≤ ±0.015 mm；通过回转工作台一次夹紧加工四个面；高刚性与自动化降低了循环时间和工夹费时。

产品规格（TK6113 部分参数）
工作台尺寸：1400×1600
主轴直径：Ø130
X 行程：1800-2000 mm
Y 行程：1600-2000 mm
Z 行程：1200-2000 mm
W 行程：800 mm
B 行程：CNC 回转
T 槽：22×125 mm
台面承载：8 T
CNC 控制器：SIEMENS B28D 或 FANUC OI MD
轴数：X/Y/Z/W(U)
主轴锥度：BT50 (P50T-1)
主轴转速：2-2000 rpm
主电机功率 / 转矩：30 kW (2200 Nm)
最大镗/钻直径：Ø300 / 80 mm
主轴最大轴向进给力：23000
X/Y/Z 快速移动：3000 mm/min
X/Y/Z 进给速度：5-2000 mm/min
W 轴进给速度：5-2000 mm/min
W 轴快速移动：2000 mm/min
面铣头刀架径向行程：200 mm
面铣头转速：2-125 rpm
面铣头刀架最大加工直径：Ø800 (可选)
面铣头最大允许扭矩：2600 Nm (可选)
面铣头进给速度：0.2-500 mm/min (可选)
面铣头刀架快速移动：1000 mm/min (可选)
X/Y/Z 定位精度 (GB/T17421.2-2000)：0.03/0.03/0.03 mm
W 轴定位精度 (GB/T17421.2-2000)：0.03 mm
B 轴定位精度：0.08°
X/Y/Z/W 重复精度 (GB/T17421.2-2000)：0.015/0.015/0.015/0.015 mm
B 轴重复精度：4*90° ±6″
整机外形（约）：6.5×4.2×3.9 m
整机重量：32 T

技术规格

• 型号：TK6113
• 工作台尺寸：1400×1600 mm
• 主轴直径：Ø130 mm（齿轮传动头）
• 行程 (X/Y/Z)：2000/2000/2000 mm（额定系列行程）
• 最大台面载重：8 吨
• 控制器：SIEMENS B28D 或 FANUC OI MD
• 主轴锥度：BT50
• 主传动功率：30 kW (2200 Nm)
• 典型应用：大型结构镗削、重切削铣削、多面加工
