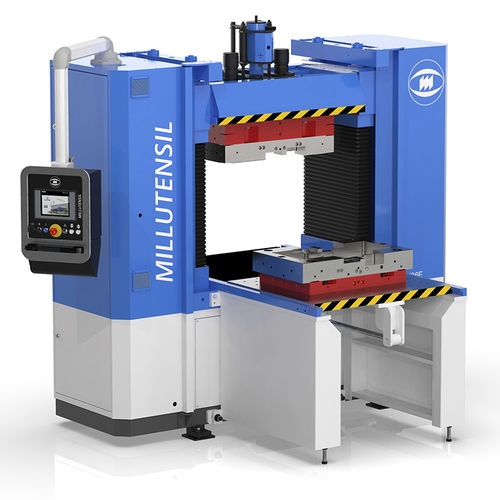

油压机 BV 26 E

电子装配测试

上板通过液压驱动在四个导柱上垂直滑动，并可通过减速齿轮进行 360° 翻转。上板在准确水平位置的夹紧取决于四个液压驱动定位销。 下板可液压伸展，在滚珠轴承的引导下在底座上滑动。它可以将模具的下半部分从压力机中拉出，使其处于轻松的工作位置。 入门级版本适用于中小型模具。 BV 26 E 是高级型号，其液压系统由电子伺服比例阀控制，并通过海德汉光电线控制平行度。BV 26 E 通过西门子 PLC 进行监控，并由触摸屏进行指挥。 下板的最大承重为 4.000 千克，上板为 1.200 千克。 与其他 E 系列产品类似，BV 26 E 系列可选配 -R、-G 或 -RG 版本，也可选配所有附件。 下板 液压缸驱动立柱外的下伸展板，使其处于易于接近的位置，以便在压力机外工作。 它在滚柱轴承上滑动，并由滚珠轴承横向引导，完全无摩擦、无磨损。 在最终位置，压板下降并由 4 个液压缸固定，从而完全依靠特定的地面支撑带。该系统的重复精度高达 ± 0.04 mm。 仅适用于 E 系列 借助 2 个液压缸，下模板可在较短的背面倾斜 75° 或 90°，以便在更符合人体工程学的位置上操作模具。
