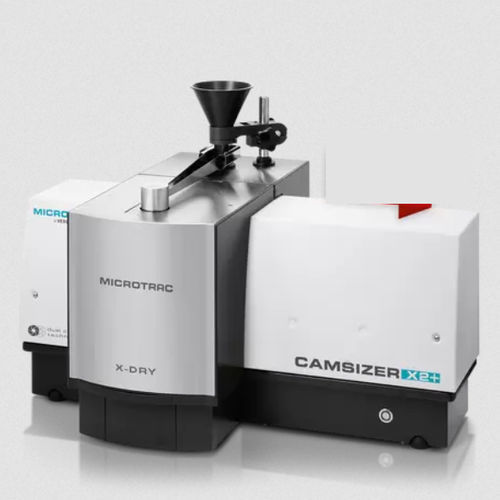

光学粒度分析仪 CAMSIZER® X2+

动态图像分析动态图像分析食品行业

概述
CAMSIZER® X2+ 是一款基于动态图像分析（ISO 13322-2）的颗粒粒径与形状分析仪。它结合双相机技术、超亮 LED 频闪光源与模块化分散方案，可对粉体、颗粒和悬浮液在 0.9 µm 至 8 mm 范围内进行表征。系统可在 1–3 分钟内采集并实时评估数十万至数百万张颗粒图像，适用于研发与常规质量控制。

主要功能

• 颗粒粒径与形状分析，测量范围 0.9 µm 至 8 mm（依赖所用模块）
• 高光学分辨率与高帧率（> 420 图像/s）
• 双相机技术：ZOOM 相机用于细颗粒，BASIC 相机用于大颗粒
• 对宽分布或多峰分布的精确分析
• 能检测并定量超大/超小颗粒及团聚体
• 多种评估选项（尺寸模型、形状参数、颗粒库、单帧评估等）
• 测量速度快（约 1–3 分钟），样品通量高
• 模块化 X-Change 系统支持干法与湿法测量

模块化 X-Change 系统
X-Change 系统提供三种分散模块，以针对样品选择最佳分散方法：

• X-Jet（气压分散）：采用文丘里喷嘴进行粉体分散；分散压力可调 0–460 kPa；可更换喷嘴以扩展测量范围。
• X-Flow（湿法分散）：闭路循环测量，通过玻璃流动池，配有集成超声单元和泵；适用介质包括水、醇类和非极性有机溶剂。
• X-Fall（重力分散）：自由落体的非破坏性测量，适用于敏感样品，测后可回收样品；适用至 8 mm。

测量原理与软件
双相机同时记录颗粒的投影像（ZOOM 与 BASIC），专用算法合并两台相机的信息，以在三位数量级以上范围内提供准确的粒度分布。DIMENSIONS 软件记录每个颗粒的多个参数，提供直观的工作区、报告模板、SOP 管理、LIMS 连接和符合 21 CFR Part 11 的选项。

应用
CAMSIZER® X2+ 广泛用于需要颗粒尺寸与形状信息的行业：金属粉末、化工品、药用粉末/颗粒、玻璃珠、塑料、木纤维、食品（咖啡、食盐、白糖）、建筑材料、磨料、砂、耐火材料等。

技术参数

• 测量原理：动态图像分析（ISO 13322-2）
• 测量范围：0.9 µm 至 8 mm（总体）；X-Jet（气压）：0.9 µm–8 mm，视喷嘴而定；X-Fall（重力）：10 µm–8 mm；X-Flow（湿法）：0.9 µm–1 mm
• 分析方式：干法与湿法
• 测量时间：约 1–3 分钟（视统计要求与模式而定）
• 相机数量：2（Dual Camera Technology），每台 >5.0 MPixel，>420 图像/s
• 样品量：<20 mg 至 500 g（取决于样品与模式）
• 分析区域宽度：约 350 mm²
• 数字分辨率：0.9 µm/像素
• 测量参数：粒径（等效直径、长度、平均直径等）与形状（长宽比、圆度、对称性、凸度、致密度等，符合 ISO 9276-6）
• 外形尺寸（W x H x D）：约 850 x 580 x 570 mm
• 重量（测量单元）：约 50 kg
• 操作站：Quad Core PC（Windows 11）、显示器、键盘、鼠标、网络与接口卡、DIMENSIONS 软件包
