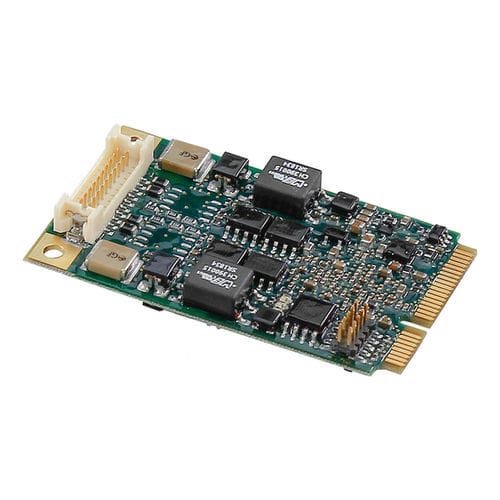

PCIe接口卡 D017M

小型 PCI ExpressFPGA以太网

D017M 是用于 Mini PCI Express 系统的 MVB 接口卡。该模块提供一个与线路 A 和线路 B 隔离的冗余线路接口。 duagon 自己的 MVB 控制器由 FPGA 实现，支持全部 4096 个处理数据端口。附加的 32 位软处理器通过一个易于使用的接口处理完整的报文数据堆栈。D017M 完全符合 TCN 标准 IEC 61375（最高 MVB 等级 4）。可选的总线管理员管理整个 MVB 网络，并可使用 duagon D2000 网络工具进行配置。 为了满足不同应用的要求，MVB 的物理层（线路收发器、电隔离、MVB 终端发电）要么包含在 PCIe mini 卡中，要么集成在专用 PHY 板上。该电路板还包括两个 SUB-D 连接器，是 D017M 产品的一部分。 接口卡附带主机驱动程序包，提供统一的应用编程接口 (API)，用于访问各种协议和功能。主机驱动程序基于客户端-服务器模式，其中主机系统作为客户端，D017M 作为服务器。驱动程序包适用于不同的操作系统，如 Windows 和 Linux，并可轻松移植到任何嵌入式操作系统。 D017M 专为恶劣的机车车辆环境而设计，符合 EN 50155 标准： -40 至 +85°C 的工作温度 防潮涂层 增强的 EMI 和抗振性
