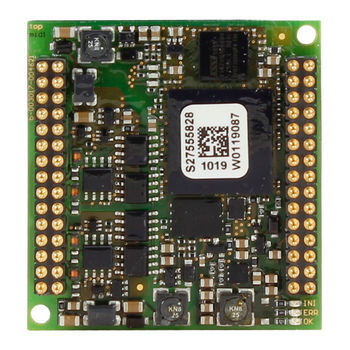

FPGA接口卡 D013

串行工业

D013 是一款多用途 MVB 接口，尺寸仅为 48 x 50 毫米。它是一款功能齐全的 MVB 通信芯片，包括 MVB 架构的所有功能，如过程和信息数据、总线管理员以及 EMD 或 ESD+。 duagon 自己的 MVB 控制器在 FPGA 中实现，支持所有 4096 个工艺数据端口。附加的 32 位软核通过易于使用的接口处理完整的消息数据栈。 D013 有两种配置： MDFULL：带 duagon MVB 控制器的被动 MVB 接口 SERVER：主动 MVB 接口，包括消息数据实时协议栈（MD RTP）。这种方式最大限度地降低了主机系统对 CPU 的要求，因为通信软件的主要部分都运行在 duagon 接口上。 可选的总线管理员管理整个 MVB 网络，并可使用 duagon 专有的网络工具进行配置。 D013 完全符合 TCN 标准 IEC 61375，最高可达 4 级。它专为恶劣的牵引环境而设计，符合 EN 50121、EN 50155 和 EN 61373 等标准： -40 至 +85°C 的工作温度 防潮涂层 增强的 EMI 和抗振性 特点 集成 MVB 线路收发器（包括电隔离） 可配置为在 8 位并行或串行（UART）模式下运行 D013 可焊接、插入或压入主板（压入选项） 模块兼容 EMD 和 ESD+ 物理 MVB 层 可选配 MVB 总线管理员功能 D013 符合 EN50121、EN50155、EN 61373 和 IEC61375 标准、
