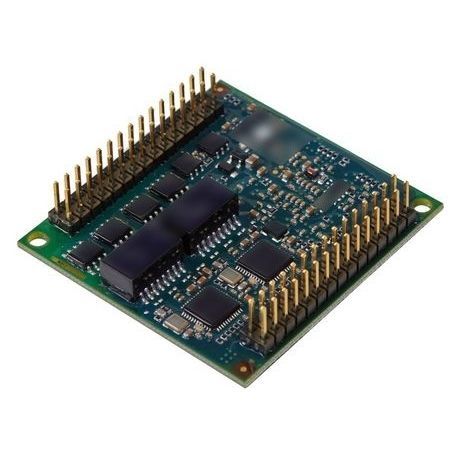

PCI接口卡 D013E

ProfiNet以太网串行

D013E 是一款具有嵌入式处理能力的多用途双以太网控制器接口。由 duagon 设计的集成以太网控制器具有硬件优先级和极低抖动的特点。这个芯片大小的组件节省空间，在 48 x 50 毫米的小尺寸上封装了所有与以太网相关的功能。它可以被视为处理各种以太网协议的通信芯片。D013E 降低了对主机系统的要求，因为以太网堆栈不需要额外的 CPU 功耗。此外，主应用程序也无需与复杂的以太网协议栈共享 CPU 功耗。 D013E 完全符合 IEEE 802.3 标准，支持自动极性、自动协商和自动DI-X 等功能。 D013E 为未来的 "牵引车辆以太网 "标准 IEC 61375-3-4 做好了准备。它支持各种以太网协议，如 TRDP、TRDP with SDTv2、CIP、IPTCom、PROFINET、UDP 或 TCP/IP。还可选配不同类型的网络服务。通过可选的内部开关，可建立菊花链并运行相应的环网协议。旁路继电器的驱动程序也包括在内（旁路继电器本身不包括在内）。 该组件集成了带电绝缘的磁性元件、PHY、完整的协议控制器和一个简单的主机接口。 D013E 具有易于使用的 UART 仿真功能，使用 duagon 的驱动程序套件，只需一个小寄存器集（每个寄存器长 8 位），就能快速集成到几乎所有主机系统上。与基于双端口存储器的解决方案相比，D013E 不需要很大的地址范围。不同的主机接口，如串行 (RS/TX)、
