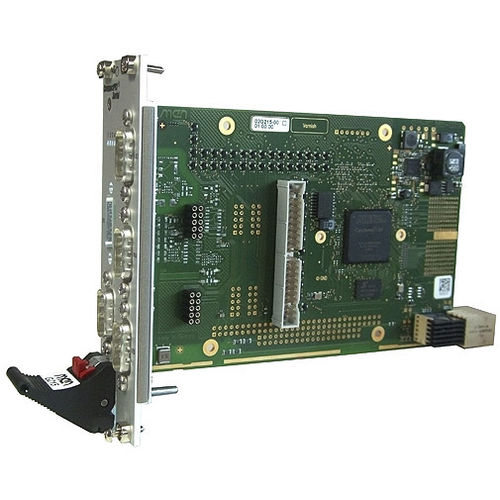

CompactPCI接口卡 G215

FPGACAN Bus串行

G215 是基于 3U CompactPCI 串行接口的通用接口板。物理层可通过 SA 适配器为每个通道单独实现。 SA 适配器是一种小型通用接口板，为传统串行 I/O、现场总线接口和其他 I/O 功能提供线路驱动器。SA 适配器通常在前面板上使用 9 针 D-Sub 连接器，也可通过带状电缆连接到前面板。SA 概念可为 G215 增加额外的 I/O 接口，提高线路收发器和隔离要求的灵活性。 两个 SA 适配器可直接安装在 G215 上，另外最多六个适配器需要更多的前面板空间，并可通过带状电缆连接到载体上。G215 的标准配置包括 8 HP 上的五个预定义功能：两个 CAN 接口、两个 UART 和一个 8 通道数字 I/O 接口。因此，duagon 提供多种 SA 适配器，可根据需要订购，例如用于 UART。 电路板的 I/O 功能通过 FPGA 实现，是一种非常灵活、廉价的专用串行 I/O 解决方案。从定制的 I/O 组合到专用的 8 端口 CAN 卡，甚至是带有 4、8 或 12 HP Nios 软核的智能 I/O 板，该卡都能满足各种用途。此外，duagon 还提供通过 CompactPCI 串行接口 P3 和 P4 上的后 I/O 访问更多 I/O 信号（包括高速接口）的选项。上电后，FPGA 会自动从 4 MB 串行闪存中加载。为便于更新，用户可访问该闪存。 可配置高达 64 MB 的 DDR2 SDRAM，以补充 FPGA 的功能。
