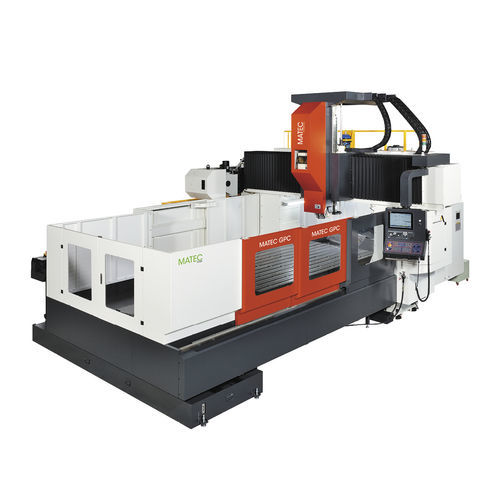

3轴CNC加工中心 GPC 立式移动台式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 移动台式
- 主轴头
- SK50, HSK-100
- 工具数量
- 24工具, 32工具
- 应用
- 用于切割机
- 其他特性
- 高性能, 大功率
- X轴
2,200 mm, 3,200 mm, 4,200 mm
(87 in, 126 in, 165 in)- Y轴
1,700 mm, 1,900 mm, 2,100 mm
(67 in, 75 in, 83 in)- Z轴
900 mm
(35 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
20 kW, 34 kW
(27.19 hp, 46.23 hp)- X轴进给速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- Y轴进给速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- Z轴进给速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- 最大台面负荷
8,000 kg, 10,000 kg, 12,000 kg
(17,637 lb, 22,046 lb, 26,455 lb)- 总重量
最多: 25,500 kg
(56,217.88 lb)最少: 21,000 kg
(46,297.08 lb)- 整体长度
6,490 mm, 8,440 mm, 10,480 mm
(255.5 in, 332.3 in, 412.6 in)- 整体宽度
5,150 mm, 5,320 mm
(202.8 in, 209.4 in)- 总高度
4,440 mm
(174.8 in)
产品介绍
立式龙门加工中心的 X 轴为固定龙门和移动工作台。Y 轴和 Z 轴安装在龙门大梁上。机床的所有基础结构均由经过热处理的优质铸铁组成。通过有限元分析（FEA）计算得出的机床结构具有完美的肋骨，确保了极高的刚性。
龙门大梁和两根立柱是一体成型的（Y = 1 600 毫米）。机床的三个轴都配备了精密、大容量的直线导轨。
轴由滚珠丝杠驱动。机床的所有运动部件均由自动中央润滑系统进行润滑。
刀库和换刀装置平行安装在 X 轴上，并在工作区内分离。刀具在最顶端 Z 轴位置的固定 X 位置上更换。
带链式刀库和双夹具的换刀系统。为了更换水平放置在链式刀库中的刀具，需要将其垂直放置。同时，双夹具可夹住新刀具和主轴上的刀具，并通过 180° 旋转更换刀具。
通过内置的带双速变速箱的大功率主轴，可以在几乎所有材料上实现高切削性能。
滚珠轴承终身使用油脂润滑。此外，还配备了带顶棚的全工作区外壳、所有轴的伸缩盖、带冲洗喷嘴和床身冲洗装置的冷却装置以及排屑装置等其他设备，使机床的性能更加完善。
---
