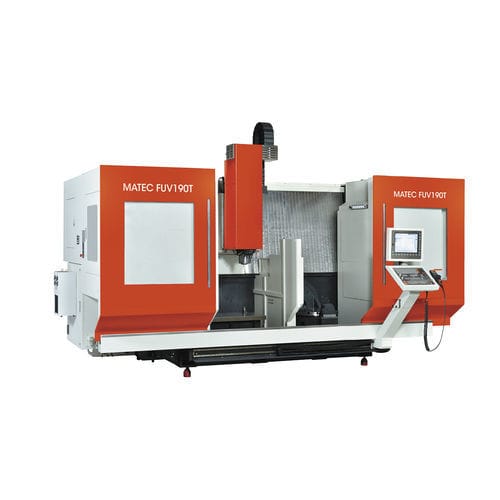

5轴CNC加工中心 FUV series 立式立柱移动式桥式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 卧式／立式
- 立式
- 结构
- 桥式, 立柱移动式
- 主轴头
- SK40, HSK-63
- 工具数量
- 60工具, 120工具, 48工具
- 其他特性
- 紧凑型
- X轴
1,700 mm, 1,900 mm
(67 in, 75 in)- Y轴
540 mm
(21 in)- Z轴
460 mm
(18 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
15 kW
(20.39 hp)- X轴进给速度
30,000 mm/min
(20 in/s)- Y轴进给速度
30,000 mm/min
(20 in/s)- Z轴进给速度
30,000 mm/min
(20 in/s)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
17,000 kg, 18,000 kg
(37,478.58 lb, 39,683.21 lb)- 整体长度
4,400 mm, 4,600 mm
(173.2 in, 181.1 in)- 整体宽度
2,600 mm
(102.4 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
FUV170T I 190T 是一款低成本的入门级机床，可进行五轴、摆动和长床身加工。
机床底座由密肋铸铁制成。整个结构的突出特点是恒温性能高，允许机床动态加载，保证低振动运行，工作区域大，占地面积小，具有最佳的可达性。
根据机床设计，可同时进行工件的五轴加工和长部件的三轴加工。旋转转台的面板直径为 650 毫米，刚性机床工作台的夹紧面为 700 x 500 毫米（或 900 x 500 毫米）。
转盘上的旋转桥与支座相连，可加工总重量不超过 300 千克的工件。刚性工作台上可装夹 1,200 公斤或 1,600 公斤的工件。
旋转轴可 360° 旋转。旋转轴允许加工复杂的工件，因为工作台可旋转 -50 | +110°。所有轴上的玻璃光栅尺和直接旋转编码器可提供最高精度。
---
