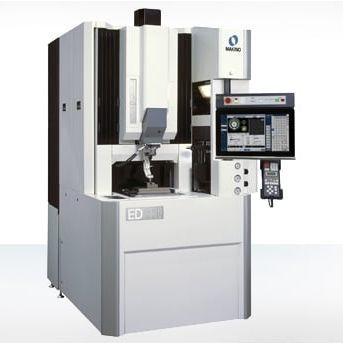

电火花穿孔机 EDFH-1

穿孔SEDM高精度

概述
EDFH-1在同一紧凑平台上集成了沉没电火花（sinker EDM）超高精度加工与高精度EDM钻孔，机床设计注重热稳定性、长期机械精度与操作员的人机工程学。该机可在保持微米级深度控制和精细表面光洁度的同时执行高精度钻孔和常规沉没电火花加工。

主要性能与能力

• 表面光洁度可达1.3 µin Ra（0.25 µm Rz）
• 电源可产生最小内角半径5微米（0,0002″）
• Z轴跳跃速度：10 m/min（394 ipm）
• 深度控制能力：采用芯冷式滚珠丝杠可达±1微米
• 高速C轴，最高转速可达2,000 rpm
• 可编程W轴为EDM钻孔模具导向件提供刚性定位，并配备中间导向臂以支撑并防止小直径电极振动
• 冲洗压力高达10 MPa（1,450 psi）

机床设计与稳定性
设计实现了在各轴全行程内2微米（0,00008″）或更小的对准公差。为提高热稳定性，采取了将电气/电源柜产生的热量与机床结构隔离，并将绝缘液储槽集成到基座铸件中的措施。固定工作台设计进一步提升了精度，且可编程的三面升降工作槽为工件操作提供了良好的槽体通达性和人机工程性。

控制与操作功能
Makino的Hyper‑i控制将机床能力整合为高效、易用的界面。主要特性包括大尺寸24″级高清触摸屏、E‑Tech Doctor功能、带集成培训视频的机载手册、便捷的自定义选项以及支持高级操作和操作员偏好的远程监控功能。

相关能力

• 在同一平台上实现高精度EDM钻孔与沉没电火花加工
• 中间导向臂支持小直径电极的稳定性
• 在保持微米级深度控制的同时实现高速加工

规格 / 技术参数

• 型号：EDFH-1
• 工作台（公制）：350 x 250 mm；工作台（英制）：13.8″ x 9.8″
• 行程（公制）：X: 220 mm，Y: 180 mm，Z: 300 mm；行程（英制）：X: 8.7″，Y: 7.1″，Z: 11.8″
• 最大工件重量：50 kg（110 lb）
• 刀库容量：8、16
• 油槽尺寸（公制）：450 x 350 x 200 mm；油槽尺寸（英制）：17.7″ x 13.8″ x 7.9″
• 表面处理能力：最低可达1.3 µin Ra（0,25 µm Rz）
• 最小内角半径：5 µm（0,0002″）
• Z轴跳跃速度：10 m/min（394 ipm）
• 深度控制精度：±1 µm
• C轴最高速度：可达2,000 rpm
• 冲洗压力：可达10 MPa（1,450 psi）
• 对准公差：全行程2 µm（0,00008″）或更小
• 绝缘液储槽集成于基座铸件；电气/电源柜热隔离
• 固定工作台，带可编程三面升降工作槽
• 控制：Makino Hyper‑i，24″级触摸屏，E‑Tech Doctor，集成手册与培训视频
