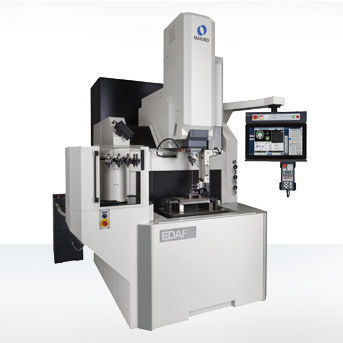

穿孔电火花加工机 EDAF2-FH

精准CNC数控

EDAF2-Fine Hole 可以在一台机器上同时执行标准沉孔放电加工和精密放电加工钻孔工艺，其性能与 EDAF2 的标准沉孔放电加工相同，但包含专用于高精度放电加工钻孔的附加组件。 机器结构采用重型刚性设计，可长期保持高精度，双电源蓄电池内置在机器的底座铸件中，以节省占地面积。 整体式蓄水池保持了出色的机床热稳定性，Y 轴和 Z 轴结构中还循环使用冷冻液，以保持整个机床的温度稳定。 EDAF2-Fine Hole 机床包含一个可编程的 W 轴和机械臂结构，它独立于 Z 轴，但与 Z 轴平行，这个附加轴包含用于 EDM 钻孔操作的模具导轨和中间导轨支持组件。 W 轴中间导轨支持小直径电极，防止加工过程中发生振动或弯曲，W 轴臂可通过一系列快速断开装置和刚性 Curvic 耦合器在一分钟内拆卸并安装到机床上。 EDAF2-Fine Hole 机床标配高速 C 轴，可提供精确的分度和高达 2,000rpm 的连续旋转速度，以及 6MPa 或 10MPa 的高压泵。
