SEDM电火花加工机 BX3

高精度高速精准

概述

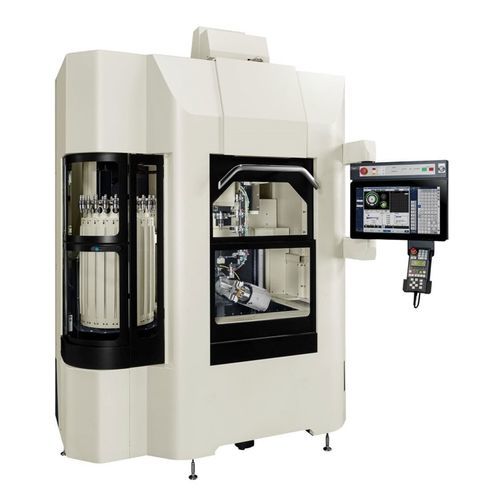

Makino BX3 是为高产量精密 EDM 孔加工（如涡轮叶片/导向叶片的冷却膜孔）而设计的机床。BX3 通过全浸没加工与优化机动学，重点降低循环时间并保证穿透加工的稳定性。

主要特征

• 全数字 ES200A 发电机，提供更快的加工速度并可达 100 峰值安培以提高产能。
• 全浸没加工，配备可编程升降工作槽以增强穿透时的加工稳定性与精度。
• 先进自适应控制，可在 1 秒内检测穿透，适用于空心腔体加工。
• 提高的快速定位速度：直线轴最高 10 m/min，集成 2 轴回转台定位最高 10 rpm，以最小化移动带来的周期影响。
• 回转台布局使典型航空发动机细节靠近旋转中心，减少 X/Y 定位距离。
• 24 工位刀库（ATC），支持最长 700 mm 的电极完整支撑，换刀时无需移动或排空工作槽。
• 标配完整 CE 防护外壳，维护通道集中在机床后部以缩小多机布局占地。
• 10 MPa（1450 psi）隔膜高压泵，集成过滤与去离子系统，并纳入数字监控与机床控制。
• Hyper-i 控制，配 24 英寸级高清触摸屏及专用 EDM 钻孔功能。
• 标配 HyperConnect IIoT 连接，实现远程监控与制造信息互联。

技术表（节选）
回转台 - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
快速进给: 10 m/min
工件最大尺寸: Ø 300 x 300 mm
工件最大重量: 20 kg
油槽尺寸: 800 mm x 740 mm

参数 / 技术规格

• 型号: BX3
• 发电机: Makino ES200A（全数字）— 自适应控制，最高 100 峰值安培
• 工作模式: 可编程升降工作槽的全浸没操作
• 穿透检测: 1 秒内（自适应控制）
• 快速定位速度: 10 m/min
• 回转台定位: 2 轴，最高 10 rpm；A 轴: 360°；B 轴: ±140°
• 行程（公制）: X 370 mm、Y 270 mm、Z 750 mm
• 工件最大尺寸: Ø 300 x 300 mm
• 工件最大重量: 20 kg
• 刀具系统: 24 工位 ATC；支持最长 700 mm 的完全支撑电极
• 油槽尺寸: 800 mm x 740 mm
• 泵: 10 MPa（1450 psi）隔膜高压泵
• 过滤与水处理: 集成过滤与去离子系统（数字监控）
• 控制: Hyper-i 控制，配 24 英寸级高清触摸屏及 EDM 钻孔专用功能
• 连接性: HyperConnect IIoT 远程监控
• 安全 / 合规: 标配完整 CE 防护外壳
