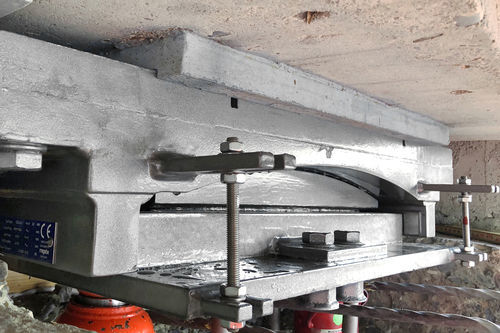

扁平滑动轴承 RESTON®CYLINDER

圆柱球形复合材料

产品概述
圆柱形支座是替换已服役的滚轮支座和线性摇摆支座的先进解决方案。RESTON®CYLINDER 将现代球形支承的运动学优势与现有线性/滚动支承的尺寸要求相结合，可在需要将宽长比适配于既有结构时，提供狭窄且纵向延伸的支承布置。

特性

• 典型承载力：可达100,000 kN（需按项目具体核算）
• 适用于替换既有支承中的线性摇摆或滚动支座
• 兼具球形支承的运动学优势与线性/滚轮支承的尺寸
• DUPLO 型实现中心受力传递并允许绕任意水平轴旋转

工作原理
RESTON®CYLINDER 支座通过在曲面上滑动来容纳转动，类似于 RESTON®SPHERICAL，但其主要滑动面为圆柱面。位移通过滑动来适应。每个支座由三个核心部分组成：支承球冠的下凹件、支承球冠的球面（球冠）以及支承滑板。球冠下方的滑动面为圆柱面（轴线与横向 y 轴一致），以容纳绕横轴的主转动。球冠上方的表面可根据需要为平面（RESTON®CYLINDER MONO）或圆柱面（RESTON®CYLINDER DUPLO），以便于绕纵轴的旋转。

适用场景
当既有支承结构要求狭窄且纵向延伸的布置时，RESTON®CYLINDER 支座可按项目需要定义几乎任意的宽长比。它们是替换已磨损滚轮或线性摇摆支座以保留原有支承几何形状的首选方案。DUPLO 型在实现中心受力传递的同时允许绕任意水平轴的旋转，相较于滚轮、线性摇摆或常规 MONO 型圆柱支座提供更优的运动学特性。

文档与相关资料
提供产品手册及技术文档（产品手册为 PDF）。有关项目选型，请参阅技术文档及尺寸化指南。

技术数据 / 规格

• 产品系列：RESTON®CYLINDER（MONO 与 DUPLO 型）
• 承载力：通常可达100,000 kN（需项目专项计算）
• 转动适应：在圆柱面上滑动；主转动为绕横轴；DUPLO 可实现绕任意水平轴的转动
• 位移适应：在曲面上滑动
• 设计优势：允许狭窄/纵向延伸的占地并支持按既有支承需求灵活设置宽长比
• 核心构件：下部凹件、球冠（球面）、滑动板
• 滑动面选项：球冠上方为平面（MONO）或圆柱面（DUPLO）
