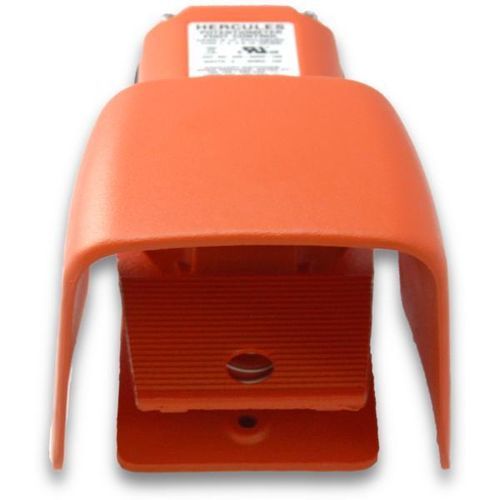

脚踏控制开关 500-A2HO-5K

制动电位计机械

产品概述
Hercules 500-A2HO-5K 为瞬时动作踏板式电位器（treadle），线性 2 W 元件，阻值 5 kΩ。配备 DPDT 电路并带有两个辅助触点，非有线设计，且带有超大保护罩。

技术表
型号: 500-A2HO-5K — 价格: $370.90
开关类型: 线性电位器，2 W，5 kΩ
动作: 瞬时可变控制（踏板将电位器从零旋转到所选最大值）
电路: DPDT（Form CC），带2个辅助触点；可选最多3个SPDT开关
电缆入口: 单个 3/4"-14 NPT 螺纹入口
外壳颜色: Alert Orange
外壳材质: 铸铁
护罩: 超大铸铝护罩
开关连接: 焊接端子或快速连接端子
电气额定: 15 A，125–250 VAC；125–250 VAC 时 1/2 HP

外壳
NEMA 类型 1、2、4、13；UL 外壳 类型 1、2、4、13；EN 60529 防护等级；标准 IP56，支持定制 IP68

用途
O-shield 设计在恶劣工业环境中提供防滴、防尘、防水和耐油保护

特性与优点

• 坚固的铸造金属外壳具备重量与稳定性，防止操作时滑动
• 作动轴配有氯丁橡胶盖垫和O形圈；独立接地螺钉
• 提供三个安装孔以便于将设备刚性固定于地面或设备上
• 可指定最大阻值以满足应用需求

材料

• 踏板与外壳采用铸铁制造以保证机械强度
• 超大铸铝护罩提供额外保护
• 涂覆 Alert Orange 以提高可见性
• 标准单个 3/4"-14 NPT 螺纹导管入口
• 为变速电机驱动设计；提供特定的 2 W 线性阻值选项
• 踏板为弹簧复位型，释放压力后返回正常位置；踩下踏板可将电位器从零旋转到所选最大值
• 可选辅助触点额定 15 A，125–250 VAC；最多可增配三只 SPDT 开关并可调整在踏板行程的任意位置动作

适用场合

• 折弯机
• 箱体标记机
• 制动设备
• 切碎机
• 清洁设备
• 闭合系统
• 输送系统
• 压接机
• 管材切断机
• 切割机
• 切割设备
• 钻床
• 钻孔台
• 制造设备
• 填充物去除机
• 折叠机
• 食品加工设备
• 成型系统
• 研磨机
• 磨床
• 穿线机
• 车床
• 升降机
• 标记系统
• 物料搬运设备
• 显微镜
• 导弹发射控制系统
• 成型机
• 剪切机
• 切割装置
• 石油钻井平台
• 平台
• 定位器
• 陶轮
• 拉伸机
• 冲压设备
• 回卷系统
• 铆接机
• 滚槽机
• 路由器
• 锯
• 锯木厂
• 废料切碎机
• 下水道清洁设备
• 剪切机
• 制鞋机
• 粉碎机
• 航天飞机
• 纺纱机
• 钉书机
• 外科设备
• 工作台
• 测试仪
• 滚轧成形机
• 滚丝机
• 修边、成形和压边机器
• 成形与冲压机械
• 管端成形机
• 管扩张装置
• 车铣复合中心
• 车削机
• 车床中心
• 转盘
• 捆扎与打包机
• 电压控制
• 水炮
• 焊机
• 绕线设备
• 线材拉拔系统

技术规格

• 示例型号: 500-A2HO-5K
• 开关类型: 线性电位器，2 W
• 阻值: 5,000 Ω (5 kΩ) 与 10,000 Ω 可选
• 动作: 瞬时可变控制；踏板将电位器从零旋转到最大值
• 电路: DPDT (Form CC) 带2个辅助触点；最多3个 SPDT 可选
• 电缆入口: 3/4"-14 NPT (标准)
• 外壳: 铸铁，Alert Orange 涂层
• 护罩: 超大铸铝护罩
• 密封: 氯丁橡胶盖垫、作动轴 O 圈、独立接地螺钉
• 安装: 三个孔用于刚性安装
• 接线: 焊接端子或快速接头
• 电气额定: 15 A，125–250 VAC；125–250 VAC 时 1/2 HP
• 外壳等级: NEMA 类型 1、2、4、13；IP56（可按需 IP68）
