脚踏控制开关 500-A2HO-10K

制动电位计瞬时

概述

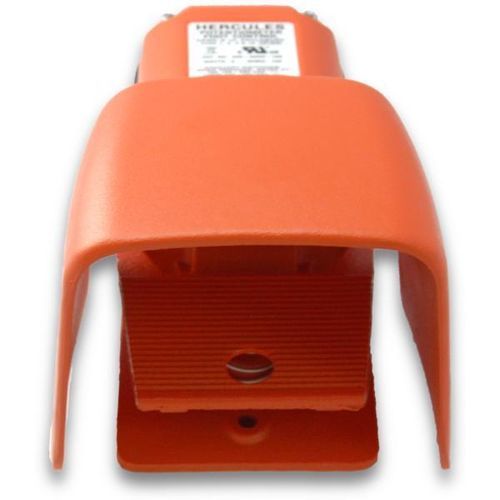

脚踏式瞬时（momentary）电位器，专为工业可变速电机控制设计。标准10 kΩ线性电位器，安装于坚固的铸铁外壳并配有超大铸铝防护罩（O-shield）。不带电缆；可选辅助触点。

型号与价格
型号：500-A2HO-10K — 价格（美国订单）：$370.90

产品详情

• 开关类型：线性电位器，2 W
• 电位器阻值：10 kΩ（标准；可按要求提供其他阻值）
• 动作：瞬时，可变控制 — 踏板使电位器从零转到所选最大阻值
• 电路：DPDT（Form CC）— 可提供2个辅助触点
• 电缆入口：3/4"-14 NPT螺纹入口（标准）；特殊双入口及公制尺寸可按订单提供
• 外壳颜色：Alert Orange
• 外壳材质：铸铁
• 防护罩：超大铸铝防护罩（O-shield）
• 开关接线：可提供焊接端子和快速接头
• 电气额定：15 A，125–250 VAC；125–250 VAC时1/2 HP

外壳等级
NEMA 类型 1、2、4、13；UL 外壳 类型 1、2、4、13；EN 60529 防护等级：标准 IP56；可按要求提供 IP68

用途
O-shield 配置提供防滴、粉尘防护、防水和防油功能，适用于苛刻的工业环境

特点与优点

• 坚固的铸金属外壳在脚踏操作时提供稳定性，防止使用中滑动
• 作动轴设有氯丁橡胶盖垫和O形圈以实现环境密封；提供单独接地螺钉
• 提供三个安装孔以便固定安装于地面或设备上
• 可指定最大阻值以实现精确的速度控制

材料

• 踏板与外壳：铸铁制造，强度与耐用性高
• 防护罩：坚固的铸铝材质
• 表面处理：喷涂 Alert Orange
• 标准导管入口：3/4"-14 N.P.T. 螺纹入口
• 设计用于与可变速电机驱动配合使用；在选定的2 W线性阻值中提供
• 踏板为弹簧复位，松开脚压后返回正常位置
• 辅助触点：可选 SPDT/DPDT，额定 15 A，125–250 VAC
• 开关可设置为在踏板行程开始时动作；可添加最多3个 SPDT 开关并可调节在行程任意点动作

可选项

• 特殊双 1/2"-14 N.P.T. 导管入口和公制尺寸可按特注提供给 OEM
• 电位器可用阻值：标准 5 kΩ 或 10 kΩ；其他阻值可特注
• 部分型号可提供铸铝基座和盖（非防护盖为灰铸铁）

应用

• 折弯机
• 箱体打标机
• 制动装置
• 切碎机
• 清洁设备
• 闭合系统
• 输送系统
• 压接机
• 管材切断机
• 切割机
• 切削设备
• 钻床
• 钻孔工作台
• 制造加工厂
• 填充物去除机
• 折叠机
• 食品加工设备
• 成形系统
• 磨床
• 研磨机
• 鞋带机
• 车床
• 升降机
• 标记系统
• 物料搬运设备
• 显微镜
• 导弹发射控制系统
• 成型机
• 剪切机
• 切口机
• 石油钻机
• 平台
• 定位器
• 陶轮
• 拉拔机
• 冲床设备
• 回绕系统
• 铆接机
• 滚槽机
• 路由器
• 锯
• 锯木厂
• 废料切碎机
• 下水道清洁设备
• 剪切机
• 制鞋机
• 碎纸机
• 航天飞行器系统
• 纺纱机
• 订书机
• 外科设备
• 工作台
• 测试仪
• 螺纹轧制机
• 车削机
• 修整、压边和成形机
• 压边与成形机
• 管端成形机
• 管扩张装置
• 车铣复合中心
• 车床
• 加工中心
• 转盘
• 捆扎机
• 电压控制
• 水炮
• 焊机
• 绕线设备
• 线材牵引系统

技术规格

• 型号：500-A2HO-10K
• 价格（美国订单）：$370.90
• 开关类型：线性，2 W
• 电位器阻值：10 kΩ（所选值）
• 动作：瞬时，可变控制
• 辅助：2 个辅助触点（DPDT / Form CC）可选
• 电缆入口：3/4"-14 NPT（标准）；特殊双入口及公制可按订购提供
• 外壳：铸铁；喷涂 Alert Orange
• 防护罩：超大铸铝防护罩
• 安装：3 个刚性安装孔
• 开关接线：焊接端子，快速连接端子
• 电气额定：15 A，125–250 VAC；1/2 HP 125–250 VAC
• 外壳等级：NEMA 1、2、4、13；IP56（可按要求提供 IP68）
• 为可变速电机驱动而设计；踏板将电位器从零转至所选最大值；踏板带弹簧复位
