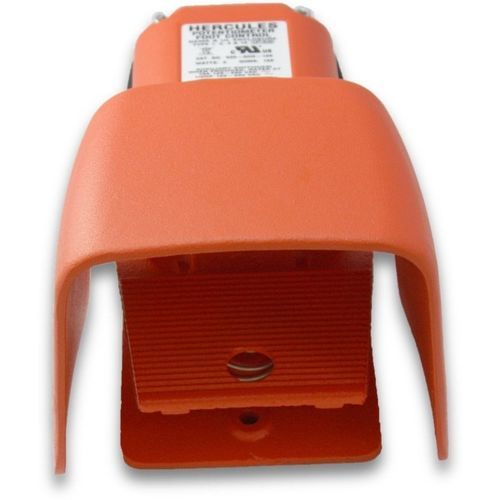

脚踏控制开关 500-AHO-10K

制动电动电位计

摘要
防滴、防尘、防水、耐油的脚踏式电位器。无电缆；用于脚踏瞬时可变控制设计。

外壳
NEMA 类型 1、2、4、13 • UL 外壳 类型 1、2、4、13 • EN 60529 防护等级 • IP56（可按要求提供 IP68）。

用途
O Shield 用于保护电位器机构和操作界面。

特点与优势

• 坚固的铸铁踏板和外壳，在操作时提供足够的稳定性
• 作动轴配有氯丁橡胶覆盖密封垫和 O 型圈，并有独立接地螺钉，确保密封与接地可靠
• 提供三个孔以便刚性安装到地面或设备
• 可指定所需的最大电阻（提供标准值）

材料

• 踏板与外壳：铸铁制造，具有强度与耐用性
• 由大型铸铝屏蔽罩保护
• 涂装为 Alert Orange（警示橙色）
• 标准为单个 3/4-14 NPT 线程导管入口
• 为变速电机驱动而设计；提供选定的 2 瓦线性阻值
• 踩下踏板时，电位器从零旋转到所选最大电阻；踏板带弹簧，松开脚压后复位
• 可选辅助开关触点额定 15A，125–250 VAC；开关在踏板行程开始时动作；最多可添加 3 个 SPDT 开关并在任意踏板行程点进行调整

选项

• 特殊双 1/2-14 NPT 线程导管入口及公制尺寸可按 OEM 特殊订购提供
• Hercules 标准电位器阻值：5,000 Ω 或 10,000 Ω；其他阻值可按订购提供
• 部分型号提供铸铝底座和盖板（未屏蔽盖为灰铸铁）

应用

• 弯管机
• 箱体打标机
• 制动器
• 切碎机
• 清洁设备
• 闭合系统
• 输送系统
• 压接机
• 管材切断机
• 切割机
• 钻床与钻床工作台
• 制造加工设备
• 填料去除机
• 折弯机
• 食品加工设备
• 成型系统
• 磨床
• 钻孔机
• 车床
• 升降机与平台
• 标记系统
• 物料搬运设备
• 显微镜
• 导弹发射控制系统
• 注塑机
• 钣金剪切机
• 切口机
• 油井钻机
• 定位器
• 陶轮
• 牵引机
• 冲压设备
• 回绕系统
• 铆接机
• 滚槽机
• 路由器
• 锯及锯木厂
• 废料切碎机
• 下水道清洗设备
• 剪切机
• 制鞋机
• 粉碎机
• 航天器（航天飞机）应用
• 纺丝机
• 钉合机
• 外科设备
• 工作台与测试仪
• 螺纹轧制与攻牙机
• 修边、滚珠与成型机
• 管端成形与扩管装置
• 车/铣中心
• 转盘
• 捆扎与束装机
• 电压控制
• 水炮
• 焊机
• 绕线设备
• 线材拉拔系统

产品详情
500-AHO-10K
开关类型：线性，2 瓦 10K ohm
动作：瞬时可变控制
电路：SPDT（Form C），可选 1 个辅助触点
电缆入口：3/4-14 NPT 螺纹入口（标准）
外壳颜色：橙色
外壳材料：铸铁
屏蔽与防护：超大铸铝屏蔽罩
开关连接：焊接端子与快接端子
电气额定值：15A，125–250 VAC；125–250 VAC 下 1/2 HP

技术规格

• 型号：500-AHO-10K
• 开关类型：线性，2 瓦，10K ohm
• 动作：瞬时可变控制
• 电路：可选 SPDT 辅助触点（Form C）
• 电缆入口：3/4-14 NPT 螺纹入口（标准）
• 外壳颜色：橙色
• 外壳材料：铸铁
• 屏蔽：超大铸铝屏蔽罩
• 开关连接：焊接端子与快接端子
• 电气额定值：15A，125–250 VAC；125–250 VAC 下 1/2 HP
• 外壳等级：NEMA 类型 1、2、4、13；IP56（可按要求提供 IP68）
