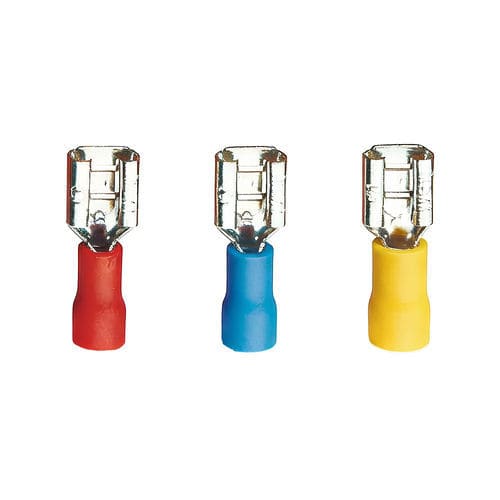

母端电缆端子 DIT6 series

绝缘铜PVC

概述
预绝缘 Faston 母端子，采用电解镀锡铜材并配有 PVC 绝缘套，按 100 件装袋供应。适用于与 Faston 公端快速、可拆卸且可靠的连接，适合工业、商用和家用电气装置。

特性

• 材料：电解镀锡铜
• 绝缘：PVC 套
• 包装：100 件装袋
• 红色 – 电缆截面积：0.5–1.5 mm²
• 蓝色 – 电缆截面积：1.5–2.5 mm²
• 黄色 – 电缆截面积：4–6 mm²

最大电流

• 红色：10 A
• 蓝色：15 A
• 黄色：24 A

优点

• 无需螺丝或焊接的快速连接
• 可拆卸，便于维护或更换
• 镀锡铜提供良好导电性
• 耐腐蚀、抗氧化
• 内置 PVC 绝缘套可减少短路和误触风险
• 简化布线，缩短装配时间

功能
Faston 母端子可与 Faston 公端形成稳定的电接触。其结构确保插片的可靠保持，并通过内置 PVC 绝缘套提供短路保护。

应用
适用于配电箱、电机电器、线束以及需要快速可靠接线的工业、商用和家用装置。

使用建议

• 选择合适的电缆截面积以确保最佳接触
• 使用合适的压接工具以保证均匀压接
• 将端子完全插入 Faston 插片以确保可靠接触
• 在振动环境中定期检查 PVC 绝缘和连接保持情况
• 遵守各截面积对应的最大允许电流

型号与订货编码
编码 | 颜色 | 电缆截面积 | 最大电流 | 插片尺寸 | 库存状况
DIT6-2.8-5R | 红色 | 0.5–1.5 mm² | 10 A | 2.8 x 0.5 mm | 有现货
DIT6-2.8-8R | 红色 | 0.5–1.5 mm² | 10 A | 2.8 x 0.8 mm | 有现货
DIT6-4.8-5R | 红色 | 0.5–1.5 mm² | 10 A | 4.75 x 0.5 mm | 有现货
DIT6-4.8-8R | 红色 | 0.5–1.5 mm² | 10 A | 4.75 x 0.8 mm | 有现货
DIT6-6.3-8R | 红色 | 0.5–1.5 mm² | 10 A | 6.35 x 0.8 mm | 有现货
DIT6-2.8-5B | 蓝色 | 1.5–2.5 mm² | 15 A | 2.8 x 0.5 mm | 有现货
DIT6-2.8-8B | 蓝色 | 1.5–2.5 mm² | 15 A | 2.8 x 0.8 mm | 有现货
DIT6-4.8-5B | 蓝色 | 1.5–2.5 mm² | 15 A | 4.75 x 0.5 mm | 有现货
DIT6-4.8-8B | 蓝色 | 1.5–2.5 mm² | 15 A | 4.75 x 0.8 mm | 有现货
DIT6-6.3-8B | 蓝色 | 1.5–2.5 mm² | 15 A | 6.35 x 0.8 mm | 有现货
DIT6-6.3-8Y | 黄色 | 4–6 mm² | 24 A | 6.35 x 0.8 mm | 有现货
DIT6-9.4-1.2Y | 黄色 | 4–6 mm² | 24 A | 9.4 x 1.2 mm | 有现货

技术规格

• 材料：电解镀锡铜
• 绝缘：内置 PVC 套
• 包装：100 件装袋
• 颜色与截面积：红 (0.5–1.5 mm²)、蓝 (1.5–2.5 mm²)、黄 (4–6 mm²)
• 对应最大电流：红 10 A、蓝 15 A、黄 24 A
• 插片尺寸（每个变型示例）：2.8 x 0.5 mm / 2.8 x 0.8 mm / 4.75 x 0.5 mm / 4.75 x 0.8 mm / 6.35 x 0.8 mm / 9.4 x 1.2 mm
