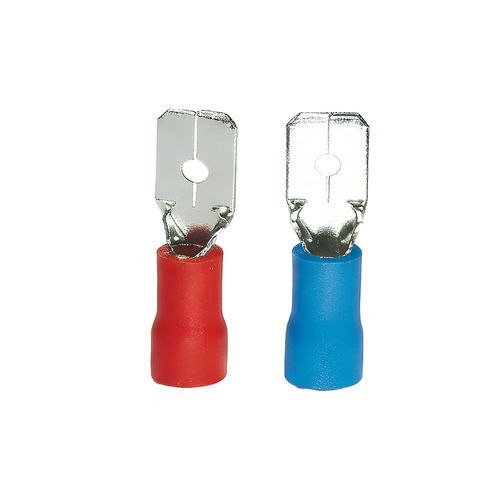

公端电缆端子 DIT5 series

绝缘PVC

简介
预绝缘 Faston 公头端子用于与 Faston 母端子实现快速且可靠的电气连接。集成的 PVC 绝缘可防止短路和意外接触。

特性

• 物理：
  • 材料：电解镀锡铜
  • 绝缘套：PVC
  • 包装：100 件/袋
  • 红色 – 导线截面积：0.5–1.5 mm²
  • 蓝色 – 导线截面积：1.5–2.5 mm²
• 最大电流：
  • 红色：10A
  • 蓝色：15A
• 优点：
  • 无需螺丝或焊接即可快速、简便地连接
  • 便于拆卸以便维护或更换
  • 镀锡铜具有优良的导电性
  • 提高了抗腐蚀和抗氧化性能
  • 集成的 PVC 绝缘提高了安全性和保护
  • 节省接线和安装时间

功能
预绝缘 Faston 公头端子可实现与 Faston 母端子的快速且可靠的电气连接，确保良好接触。集成的 PVC 绝缘可防止短路和意外接触。

应用
适用于工业、商业和住宅环境：配电箱、电机电器设备、电缆线束、维护与修理作业。适合替换或延长现有电路。

使用建议

• 选择合适的导线截面积以确保最佳连接
• 使用合适的压接工具，以实现均匀且可靠的压接
• 将端子完全插入 Faston 母座以确保良好接触
• 尤其在存在振动的环境中，定期检查 PVC 绝缘状态和连接的牢固性
• 遵守每种导线截面积标示的最大允许电流

变体与订购代码
订购代码 | 颜色 | 导线截面 | 最大电流 | 插片尺寸 | 库存
DIT5-2.8-8R | 红色 | 0.5 – 1.5 mm² | 10A | 2.8 x 0.8 mm | instock
DIT5-4.8-5R | 红色 | 0.5 – 1.5 mm² | 10A | 4.75 x 0.5 mm | instock
DIT5-6.3-8R | 红色 | 0.5 – 1.5 mm² | 10A | 6.35 x 0.8 mm | instock
DIT5-4.8-8R | 红色 | 0.5 – 1.5 mm² | 10A | 4.75 x 0.8 mm | instock
DIT5-4.8-5B | 蓝色 | 1.5 – 2.5 mm² | 15A | 4.75 x 0.5 mm | instock
DIT5-4.8-8B | 蓝色 | 1.5 – 2.5 mm² | 15A | 4.75 x 0.8 mm | instock
DIT5-6.3-8B | 蓝色 | 1.5 – 2.5 mm² | 15A | 6.35 x 0.8 mm | instock

文档
产品说明：端子与套管（PDF，2.2 MB），可下载。

技术规格

• 材料：电解镀锡铜
• 绝缘：一体化 PVC
• 包装：100 件/袋
• 颜色和截面：红色（0.5–1.5 mm²），蓝色（1.5–2.5 mm²）
• 最大电流：红色 10A，蓝色 15A
• 插片尺寸（示例）：2.8 x 0.8 mm；4.75 x 0.5 mm；4.75 x 0.8 mm；6.35 x 0.8 mm
• 应用：配电箱、线束、电机电器设备、维护
• 优点：良好导电性、耐腐蚀、可拆卸、安装节省时间
