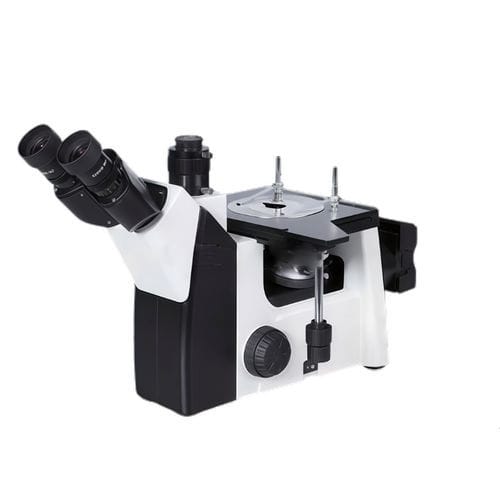

金相学显微镜 WY-C

用于研究冶金教学

产品概述
WY-C为倒置金相显微镜，配备长工作距金相物镜与平场目镜，成像分辨率高、对比度好、观察舒适。该机具有稳固可靠的机械结构与优越的成像性能，配备相应的摄影摄像附件时可实现图像采集与保存，并可与电脑及专业金相分析软件结合进行图像分析。操作简便、附件齐全，适用于教学科研、半导体硅片检测、地质矿物分析及精密工程测量等领域。

技术规格
光学系统：有限远色差校正系统
观察筒：铰链式三目，45°倾斜，双边±5屈光度可调；瞳距54–75 mm；分光比固定，双目:三目=80%:20%
目镜：高眼点大视野平场目镜 PL10X/18mm；WF15X/13；WF20X/10mm
金相物镜：长工作距平场消色差物镜：5×、10×、20×、50×、100×
转换器：内定位四孔与五孔转换器
调焦机构：低手位同轴粗微调；粗动每转行程38 mm；微调精度2 µm；带松紧调节机构
载物台：三层机械移动载物台；台面180 × 155 mm；行程75 × 40 mm；金属台板，中心孔径φ12 mm；支持右手与左手操作
照明系统：反射式柯勒照明，带可变光阑和中心可调视场光阑；适配90–240V宽电压；标配6V 30W卤素灯（可选3W LED）；光强连续可调
偏光装置：偏光镜与检偏镜可移出光路；检偏镜座可360°旋转
摄影装置：带PK卡口的摄影延长筒；3.2×摄影目镜
摄像装置：0.5X/1.0X C型摄像接筒
软件：专业金相分析软件

特性 / 规格

• 专业金相物镜与平场目镜，提供高分辨率与优良成像质量
• 倒置金相结构，机械稳固，操作便捷
• 铰链式45°三目观察筒，具±5屈光度调节与瞳距54–75 mm
• 可选多种高眼点大视野目镜（PL10X/18mm、WF15X/13、WF20X/10mm）
• 覆盖5×至100×的长工作距平场消色差物镜系列
• 内定位四孔/五孔转换器，便于快速且可重复的物镜切换
• 低手位同轴粗微调，粗动每转38 mm，微调精度2 µm，带松紧调节
• 三层机械移动载物台，行程75 × 40 mm，台面180 × 155 mm，中心孔φ12 mm
• 反射式柯勒照明，支持90–240V，标配6V30W卤素或可选3W LED，光强可调
• 偏光组件可移出光路；检偏镜座360°旋转
• 支持摄影与摄像配件（带PK卡口延长筒、3.2×摄影目镜、0.5X/1.0X C-mount）
• 随附专业金相分析软件，支持图像采集、保存与分析
