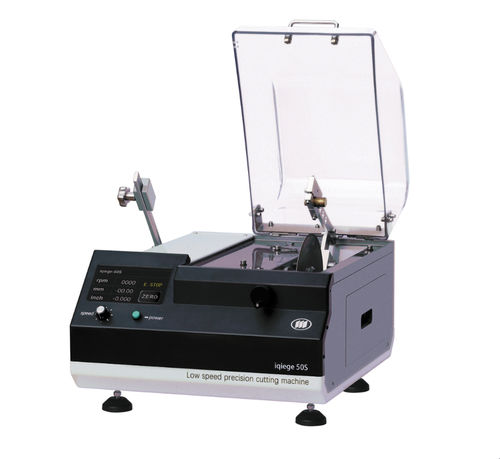

旋转刀切割机 iqiege®50S

圆盘实验室手动装载

一、概述：
iqiege®50S型低速精密切割机采用先进的直流无刷电机控制技术，具有结构紧凑、工作可靠、抗干扰能力强等特点。适用于各类材料的精确切割，尤其适用于高价值脆性人工晶体的切割。该设备配有一种标准夹具（单加持）和五种专用夹具，使工件能够以最佳角度定位切割；设有限位开关，可实现无人值守切割；主轴运转精度高，调速范围宽，并可精确微调水平进给量，切割完成后自动停机。还可选配平台附件，实现平推式切割。

二、主要技术参数
最大切割通过能力 : ∮50mm
主轴转速 : 150～2000转/分钟（无级调速）
额定转矩 : 5.8 N·m
主轴切割功率 : 0.12 kW
X轴横移精度 : 0.01 mm
X轴横移行程 : 40 mm
切割片 : 外径127～177 mm（最大200 mm）；内径12.7或25.4 mm；锯片夹盘直径50 mm
切割压力 : 杠杆荷重0～700 g
切割方式 : 砍式切割，带切断自动停机保护功能
水箱容量 : 1 L
电源 : 220V（可订做110V）
外形尺寸 : 595 × 630 × 535 mm
净重 : 45 kg
可选附件 : 切割平台

三、夹具示意图：
页面提供夹具示意图，展示标准夹具（单加持）及多种专用夹具的示意，用于不同工件的定位与固定，供参考。

特征 / 技术规格（要点列表）：

• 驱动与控制：直流无刷电机控制，抗干扰能力强，工作稳定可靠。
• 适用对象：适合各类材料精确切割，尤适用于高价值脆性人工晶体。
• 夹具配置：配备1种标准夹具（单加持）及5种专用夹具，可实现最佳角度定位。
• 自动化功能：设有限位开关支持无人值守切割；切割完成自动停机。
• 主轴性能：高运转精度，宽调速范围（150–2000 rpm），可精确微调水平进给。
• 切割片兼容：支持外径127–177 mm（最大200 mm）、内径12.7或25.4 mm的切割片，锯片夹盘直径50 mm。
• 进给与压力：X轴横移精度0.01 mm，横移行程40 mm，切割压力杠杆荷重0–700 g。
• 结构与尺寸：外形尺寸595 × 630 × 535 mm，净重45 kg，水箱容量1 L。
• 电源选项：标准220V（可订做110V）。
• 可选配件：切割平台（实现平推式切割）。
