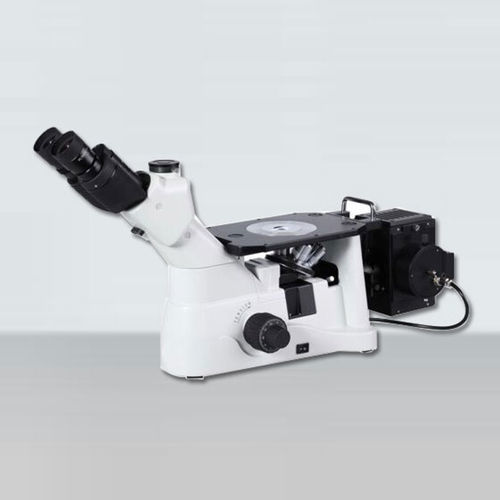

金相学显微镜 WY-E

冶金用于检查材料用于金属

产品概述
WY-E倒置金相显微镜采用无限远色差校正光学系统（CSIS），提供更优的像质与更高的分辨率，适用于金相检测与材料分析。

主要特点
配备高眼点、超宽视野平场目镜（PL10X/22 mm；可选PL15X/16 mm），并支持无限远长工作距金相物镜（平场消色差与半复消选项），适用于无盖玻片样品。铰链式三目头（45°倾斜）支持摄影与摄像，具有瞳距调节与单侧屈光度调节功能。分光比支持100%双目观察或双目:三目=80%:20%。

调焦、载物台与机械部分
采用低手位粗微调同轴调焦机构，带粗调松紧调节。粗调每转行程38 mm，微调每转行程0.2 mm，调焦精度0.002 mm。固定载物台尺寸160 × 250 mm。低位同轴机械式移动尺，行程120 × 78 mm。可选金属载物台板（中心孔Φ12或Φ25）及载物台延伸板。

照明、电源与光源
反射式柯拉（Köhler）照明系统，配可变孔径光阑和中心可调视场光阑。自适应宽电压90–240 V。12 V 50 W卤素灯，亮度连续可调并具灯泡保护以延长使用寿命。

成像、摄影与测量
铰链式三目头便于摄影与摄像，可连接电脑并配合专业图像采集与分析软件。摄影选件包括带PK卡口的摄影接筒与可选3.2×摄影目镜。摄像适配器有0.5×、1.0×及C型接筒。可配各类测微尺以满足测量需求。

可选与扩展

• 5孔转换器转塔
• 偏光装置：起偏镜插片与可360°旋转的检偏镜
• 滤色镜：Φ32 mm 黄 / 绿 / 蓝 / 中性
• 可选机械配件：载物台延伸板、同轴低位调节移动尺

特征 / 规格技术（要点）

• 型号系列：WY-E
• 光学系统：无限远色差校正（CSIS）
• 观察头：铰链式三目头45°，瞳距54–75 mm，单侧视度调节±5 D，分光比100%双目或80%:20%双目:三目
• 目镜：PL10X/22 mm（高眼点、宽视野），可选PL15X/16 mm
• 物镜组合：LMPL5X/0.15/WD10.8；LMPL10X/0.3/WD10；LMPL20X/0.45/WD4；LMPLFL50X/0.55/WD7.8；LMPLFL100X/0.80/WD2.1
• 转换器：5孔转换器转塔
• 调焦：同轴粗微调；粗调38 mm/转；微调0.2 mm/转；精度0.002 mm；带粗调松紧调节
• 载物台：固定 160 × 250 mm
• 工作台选件：金属载物台板（中心孔 Φ12）/ 金属载物台板（中心孔 Φ25）/ 载物台延伸板
• 移动尺：低位同轴机械式移动尺，行程120 × 78 mm
• 反射照明：柯拉照明；可变孔径；中心可调视场光阑；90–240 V自适应；12 V 50 W卤素灯
• 偏光与滤色：起偏/检偏插片（检偏360°可旋转），Φ32 mm多色滤色镜
• 摄影/摄像：带PK卡口的摄影接筒；可选3.2×摄影目镜；摄像接筒0.5×/1.0×/C型可选
