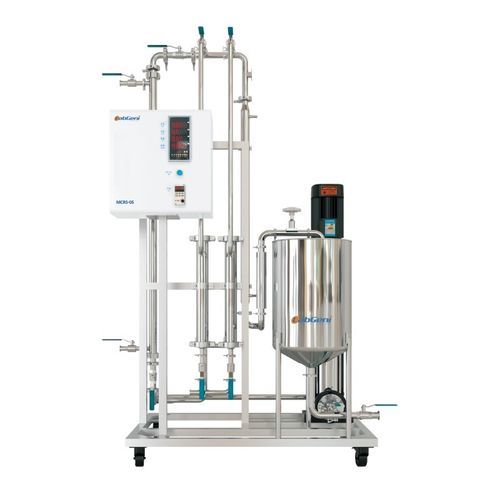

液体分离器 MCRS-05

管道式食品工业用于污水处理

工艺原理
陶瓷膜过滤分离技术为“横流过滤”形式的液体分离工艺。原料液在膜管内高速流动，含小分子成分的澄清透过液在压力作用下垂直穿过膜，而含大分子成分的浑浊浓缩液被截留，实现分离、浓缩与纯化。

特点

• 耐高温，适用于高温工艺过滤；化学稳定
• 机械强度高，耐pH范围宽（耐酸耐碱），耐有机溶剂和强氧化剂
• 使用寿命长，设备综合成本低
• 高浓缩倍率，降低用水量和废水排放
• 膜组件可用高温蒸汽灭菌，适用于灭菌过滤

分类
（管状陶瓷膜覆盖微滤、超滤及精细超滤范围）

关于 TAMI TUBULAR CERAMIC MEMBRANE
管状陶瓷膜（进口）采用高纯度材料制成；多种几何形状满足不同用户需求。管状陶瓷膜可应用于微滤、超滤与精细超滤。

膜的标准长度规格

• Φ10 mm：250 / 600 / 1201 mm
• Φ20 mm：1178 mm
• Φ25 mm：580 / 1178 mm
• Φ41 mm：1020 mm

膜的分子量
精细超滤 | 超滤 | 微滤
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

膜的应用领域
适用于需进行微滤/超滤或精细超滤的行业中的分离与浓缩任务。

膜的选择
膜类型与孔径应根据待分离物料的分子量/粒径选择（范围见上）。

陶瓷卷式膜过滤设备基本信息

• 型号：MCRS-05
• 处理能力：30-60 L/H
• 膜元件：进口陶瓷膜，卷式膜（例如：1812 roll-type）
• 接触材料：AISI 304 不锈钢，循环用食品级软管
• 物料循环罐：有效容积 V = 30 L

系统概况

• 陶瓷螺旋膜实验装置（MCRS-05）可用于微滤、超滤与精细超滤；膜选型依据物料分子尺寸，拦截精度约为 1.4 µm 至 1 KD
• 优点：操作简单灵活，易清洗

动力单元

• 进口 GRUNDFOS 泵
• 变频控制（变频驱动）
• 高压保护装置

膜壳体

• pH 范围：0–14
• 工作温度：< 95 °C
• 最大工作压力：< 10 bar
• 连接形式：ANSI 高压快拆卡箍

陶瓷膜元件

• 进口陶瓷膜（示例产地：法国）
• 膜类型示例：φ25 mm，长度 580 / 1178 mm
• 适用分离范围：微滤、超滤、精细超滤

电气控制柜

• 在线监测：温度、压力与液速
• 泵变频控制器，实时显示转速与频率
• 温度与压力预设报警

材料 - 标准

• 接触部件：AISI 304 不锈钢；循环罐为食品级软管材质
• 非接触部件：AISI 304 不锈钢及喷漆碳钢
• 管路：卫生级无缝不锈钢管
• 阀门：食品级卫生球阀与隔膜阀

技术参数

• 型号：MCRS-05
• 处理能力：30-60 L/H
• 工作压力范围：0–16.8 bar（示意工作范围）
• 膜类型：进口陶瓷卷式膜
• 膜元件装载：1 件陶瓷膜元件；2 件卷式膜元件（可配置）
• 单膜面积：0.25 m²
• 膜元件长度：1178 mm
• 爆破压力：> 95 bars
• 最大工作压力：10 bars
• 拦截精度：约 1.4 µm 至 1 KD（视膜而定）
• 阀门 / 流量计：卫生球阀，转子流量计
• 管路：AISI 304，内外卫生抛光；不锈钢管换热器
• 物料循环罐：AISI 304，有效容积 V = 30 L
• 外形尺寸（约）：955 × 705 × 1705 mm
