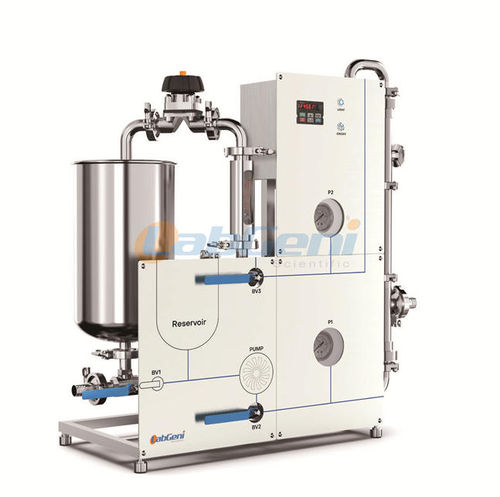

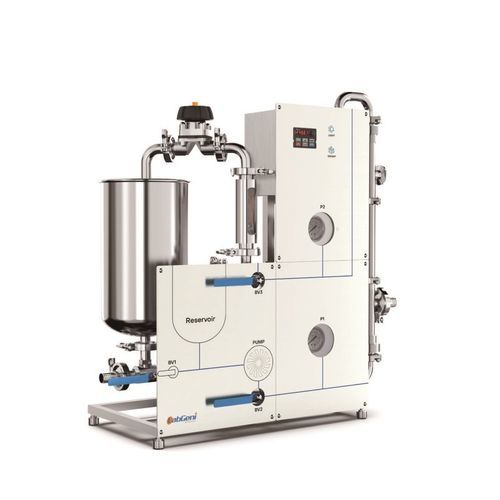

隔膜过滤装置 MCS-Mini

液体食品工业用于水

简短说明
该台式MINI陶瓷膜分离设备（型号 MCS-Mini）用于实验室尺度的微滤、超滤与纳滤分离。根据目标物的分子量或粒径选择膜元件，支持研发、试验与小批量连续处理，解决传统陶瓷膜设备体积大、处理能力强但不适用于小规模研究的问题。

工艺原理
陶瓷膜分离采用横流过滤：原液在管状膜内高速流动，透过液（小分子成分）在跨膜压作用下垂直通过膜，而浑浊的浓缩液（大分子成分）被截留并排出，从而实现分离、浓缩与净化。

特点

• 耐高温，适用于高温工艺与蒸汽灭菌；化学稳定性好
• 机械强度高，宽pH耐受范围（0–14）；耐酸、耐碱、耐有机溶剂和强氧化剂
• 使用寿命长，整体运行成本低，性价比高
• 高浓缩因子，减少用水量与废水排放
• 膜组件可承受高温蒸汽灭菌，适合无菌过滤场景

分类 / 膜标准长度
管状膜的标准长度示例：
Φ10 mm：250 / 600 / 1201 mm
Φ20 mm：1178 mm
Φ25 mm：580 / 1178 mm
Φ41 mm：1020 mm

膜分子量（代表表）
精细超滤 | 超滤 | 微滤
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

关于 TAMI 管状陶瓷膜
TAMI 管状陶瓷膜（法国进口）采用高纯材料制造，几何形状多样以满足用户需求。管状陶瓷膜覆盖微滤、超滤及精细超滤等不同分离范围。

膜的应用领域

• 食品与饮料加工
• 发酵与生物工艺
• 医药研发与生产
• 天然产物提取与澄清
• 化工与合成化学
• 环境保护与水处理
• 新材料与研发

系统概述
该台式一体化 MINI 系统可根据膜的分子量选择实现微滤、超滤和纳滤，适用于实验室小型化研究、试验放大和小容量连续处理，解决传统陶瓷膜设备在体积和产能上的局限性。

主要构件示意与关键部件

• 台式 MINI 一体化设计，易于放置与操作，结构紧凑高度集成
• 进口陶瓷膜元件（可定制原厂陶瓷膜）；应用范围：微滤、超滤、纳滤
• 膜壳：LCM-MS 系列，高品质膜壳；材质 AISI 316L；卫生夹紧快速接头
• 接触材料：AISI 304；管路：卫生无缝不锈钢；阀门：食品级卫生球阀或隔膜阀
• 换热器：管中管式
• 物料循环罐：10 L
• 动力单元：进口品牌离心泵
• 阀门与流量计：卫生快速安装阀，玻璃浮子流量计

控制系统

• HSSP 标准工艺机架
• 7 英寸电容式高分辨率触摸屏
• 工业/医用级温度与压力传感器
• LCM-Control 在线监测、数据记录与控制（温度、压力、泵启停与频率控制、曲线记录、报警功能）
• 电气元件采用知名品牌，保证电柜与元件质量

可选项 / 定制项

• 材料、换热器、流量计、阀门、泵等可按不同环境定制
• 可根据用户需求提供半自动或全自动控制系统
• 可选远程控制与移动/iPad 控制方案作为定制项

技术参数

• 型号：MCS-Mini
• 处理能力：6–12 L/h
• 最小循环体积：1 L
• 耐溶剂性：耐多数有机溶剂
• 温度范围：0–121 °C（蒸汽灭菌）
• pH 范围：0–14
• 工作压力：0–6 bar
• 最大耐压：10 bar
• 换热器：管中管式
• 循环罐：10 L
• 动力单元：进口离心泵（品牌视情况而定）
• 阀门与流量仪表：卫生快装阀；玻璃浮子流量计
• 管路：医用级无缝 304 不锈钢管
• 膜元件类型：进口陶瓷膜
• 支持滤种：微滤、超滤、纳滤
• 膜孔径范围：200D–1.2 μm（视膜选择而定）
• 典型膜长（MCS-Mini 配置示例）：500 mm
• 膜载量：1 支（基础单元）
• 单支膜面积：≈0.025–0.11 m²
• 卫生/健康标准：FDA，3-A
• 膜壳型号：LCM-MS 系列；材质 AISI 316L
• 控制：HSSP 机架；7 英寸电容触摸屏；卫生级温压传感器；LCM-Control v1.0
• 电源：AC 220 V, 50 Hz
• 额定功率：1.6 kW
• 外形尺寸（长 x 宽 x 高）：565 x 395 x 715 mm
• 重量：≈35 kg
