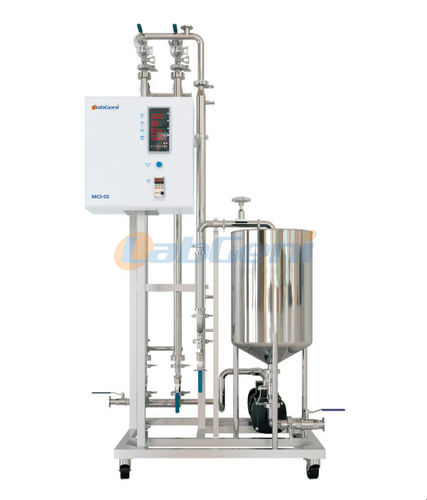

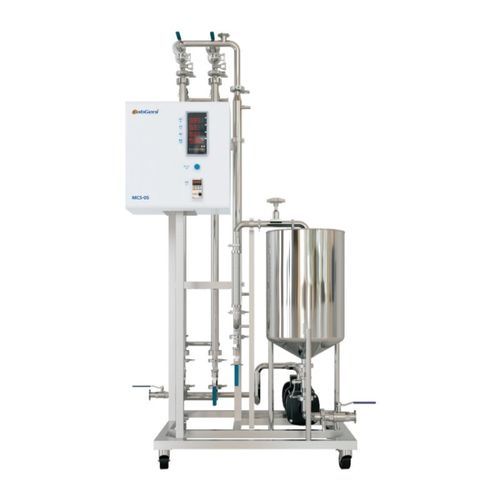

隔膜过滤装置 MCS-05

液体实验室切向

简要说明
陶瓷膜实验装置 MCS-05 是一款试验/中试用的管状陶瓷膜过滤单元，适用于微滤、超滤及精细超滤。膜孔径与分子量截留可选，可实现从 1.4 µm 至约 1 kDa 的分离。该装置操作简单灵活，易于清洗，适用于实验室测试和小规模生产验证。

工艺原理
陶瓷膜过滤采用“横流过滤”形式。原液在膜管内高速流动，含小分子组分的澄清穿透液在膜面垂直方向在跨膜压作用下通过膜，而含大分子的浑浊浓缩液被膜截留，从而实现分离、浓缩与纯化。

特点

• 耐高温 — 适用于高温工艺；化学稳定
• 机械强度高、宽 pH 适应性 — 抗酸、抗碱；耐有机溶剂及强氧化剂
• 使用寿命长 — 整体设备成本低，性价比高
• 可实现高浓缩倍数 — 降低用水量，减少废水排放
• 膜组件可采用高温蒸汽灭菌 — 适合灭菌过滤

膜的标准长度规格

• Φ10 mm：250 / 600 / 1201 mm
• Φ20 mm：1178 mm
• Φ25 mm：580 / 1178 mm
• Φ41 mm：1020 mm

膜分子量 / 孔径
精细超滤 | 超滤 | 微滤
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
（附加微滤规格） | | 0.80 µm
| | 1.4 µm

膜元件与应用
管状陶瓷膜（原装进口）采用高纯材料制成。管状陶瓷膜覆盖微滤、超滤与精细超滤区间；膜的选择取决于所需的分离范围及目标分子量/颗粒尺寸。

基本信息

• 型号：MCS-05
• 工艺处理量：30-60 L/h
• 膜元件：法国原装进口陶瓷膜
• 接触材料：AISI 304；食品级软管
• 物料循环罐：有效容积 V = 30 L

系统概览

• MCS-05 可用于微滤、超滤及精细超滤
• 膜选择可实现从 1.4 µm 到约 1 kDa 的分离
• 优势：操作简单灵活；清洗方便

动力单元

• 进口 GRUNDFOS 泵
• 变频控制
• 高压保护装置

膜壳

• pH 范围：0–14
• 工作温度：< 95 °C
• 最大工作压力：< 10 bar
• 连接形式：高压卡箍快速拆装

陶瓷膜元件

• 原装进口陶瓷膜
• 典型膜型示例：φ25 mm：580 / 1178 mm
• 适用范围：微滤、超滤、精细超滤

电气控制柜

• 温度、压力、液速的在线监测
• 带实时转速及频率显示的泵用变频控制器
• 温度与压力预设报警

材料标准

• 接触材料部件：AISI 304、食品级软管；物料循环罐
• 非接触部件：AISI 304；视情况采用喷漆碳钢
• 管路：卫生级无缝不锈钢管
• 阀门：食品级卫生球阀与隔膜阀
