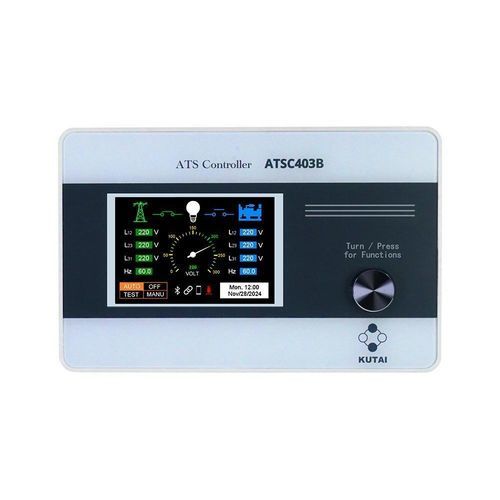

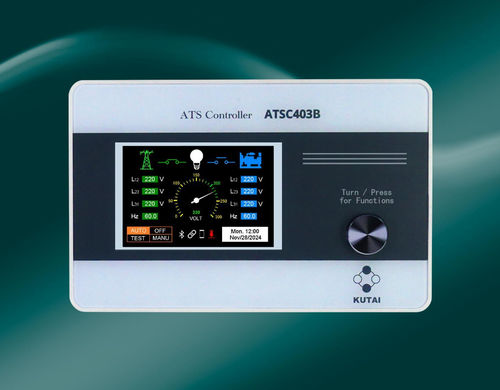

液晶显示模块 ATSC403B

彩色数字480x320

产品概述
ATSC403B 为 PTS 控制器的面板安装远程操作显示模块。可在柜体外实现系统操作、ATS 实时状态监控及参数配置，无需开启柜门，有助于提升运行效率与现场安全性。

特点

• 通过两根 USB Type-C 数据线与 PTS 控制器连接
• 微控制器程序控制，防护等级 IP65（防尘并防低压水射流）
• 配备 3.5 英寸彩色液晶，与 PTS 控制器同步
• 多功能旋钮，面板即可直接完成所有设置操作
• 面板安装设计，便于在外部直接操作与监控机柜
• 支持数值与模拟表显示，便于实时电力数值测量
• 多语言界面选项：繁体中文、英语、日语、西班牙语
• 所有故障信息伴有声光报警提示
• 内置雷达感应功能，设备休眠时可自动感应接近人员并即时唤醒屏幕

规格
工作电压：5Vdc
静态功耗：< 0.8W
显示分辨率：480 × 320 像素

标准配件

• 固定夹：2 件
• HU-100-TYPEC：1000mm USB Type-C 数据线

可选配件

• HU-200-TYPEC：2000mm USB Type-C 数据线

环境
工作温度：-20 至 +50 °C
存储温度：-30 至 +80 °C
相对湿度：最高 90%

物理规格
尺寸：112.0 (L) × 176.0 (W) × 34.7 (H) mm (4.41 × 6.93 × 1.37 inch)
开孔尺寸：160.0 × 96.0 ±0.5 mm (6.22 × 3.78 ±0.02 inch)
重量：320 g ±2% (0.71 lb ±2%)

技术参数

• 型号：ATSC403B
• 工作电压：5Vdc
• 静态功耗：< 0.8W
• 显示：3.5 英寸彩色液晶，480 × 320 像素
• 防护等级：IP65
• 用户界面：多功能旋钮；多语言支持（繁体中文、英语、日语、西班牙语）
• 连接方式：通过两根 USB Type-C 数据线连接至 PTS 控制器
• 内置雷达感应实现靠近唤醒
• 故障信息伴有声响报警
• 标准配件：2 个固定夹，HU-100-TYPEC（1000mm）
• 可选配件：HU-200-TYPEC（2000mm）
• 工作温度：-20 至 +50 °C；存储温度：-30 至 +80 °C；相对湿度：最高 90%
• 尺寸 (L×W×H)：112.0 × 176.0 × 34.7 mm；开孔：160.0 × 96.0 ±0.5 mm；重量：320 g ±2%
