自动转换开关 PTS Type ATS

手动用于发电机用于应急电源

产品概述

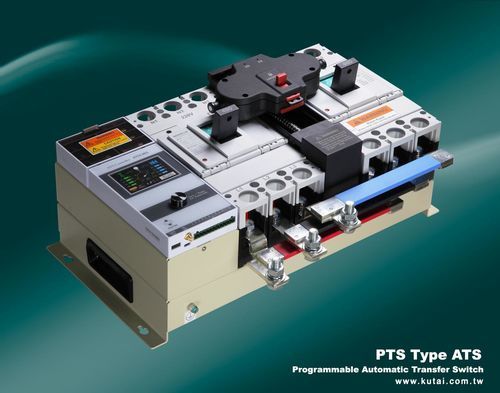

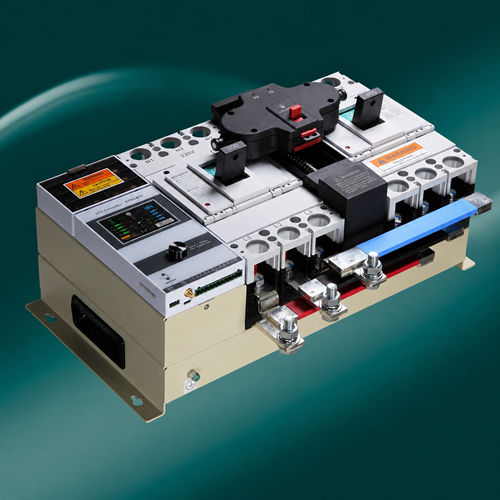

PTS Series 可编程自动转换开关（ATS）为一体化设计，将转换开关与控制器集成在同一机芯，便于配电柜紧凑安装。可监测市电与发电机电源，显示全相电压、频率和相序，并通过内置 Wi‑Fi 与 Bluetooth 支持本地或远程配置。3.5 英寸彩色液晶提供指针式与数字表显及多语言界面。事件记录、固件更新和定期自动演习等功能完善控制能力。

专利

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

主要特点

• 控制器与主开关一体化，节省机柜空间和安装时间
• 3.5" 彩色 LCD，指针式与数字仪表显示，支持多语言界面
• 内置 Wi‑Fi 与 Bluetooth，支持远程监控、配置与固件更新（亦可通过 USB 更新）
• 监测并显示全相电压、缺相、频率及相序反转（市电与发电机）
• 电动与手动操作并存，具备机械和电气联锁以防止市电与发电机同时接入负载
• 支持 Lockout–Tagout (LOTO) 防止误带电
• 可在前面板直接配置或通过 Bluetooth 用手机配置
• 提供市电与发电机的辅助触点输出
• 支持 1–4 周的自动演习计划
• 事件记录容量达 250 条，故障伴有报警声音提示
• 可选 ATSC403B 实现同步运行与监控
• 符合 IEC 60947-6-1、AC-33A 和 UL 1008 Type A 标准
• 远程诊断功能，显示设置代码、传感器状态和输入电压

主开关规格（仅 Class CB）

• 极数：2P / 3P / 4P
• 额定绝缘电压 Ui：690 V
• 额定电流 Ie（环境）：250 / 300 / 350 / 400 A（视型号而定）
• 交流额定分断能力 IEC 60947-2 Icu / Ics：50 / 25 kA @ 220–240 V；30 / 15 kA @ 380–415 V；25 / 13 kA @ 440 V；20 / 10 kA @ 550 V

主开关规格（仅 Class PC）

• 极数：2P / 3P / 4P
• 额定绝缘电压 Ui：690 V
• 额定电流 Ie（环境）：400 A
• 短时耐受电流（lcw）：10 kA @ 25 ms

电气规格

• 工作电压（Ue）：详见型号说明
• 额定频率：50/60 Hz
• 远程启动信号输出：7 A @ 250 Vac 最大
• 市电辅助触点输出：3 A @ 250 Vac 最大
• 发电机辅助触点输出：3 A @ 250 Vac 最大

可调定时参数

• TDEN（应急→市电）：0–999 秒
• TDNE（市电→应急）：0–250 秒
• TDES（发动机起动延时）：0–15 秒
• TDEC（发动机冷却时间）：0–250 秒
• TDOF（OFF 位停顿时间）：0–99 秒

环境

• 工作温度：-20 至 +50 °C
• 存储温度：-30 至 +80 °C
• 相对湿度：最大 90%（不凝结）

外形尺寸与重量

• 尺寸 2P/3P：500.0 (L) × 376.0 (W) × 230.2 (H) mm；4P：590.0 × 376.0 × 230.2 mm
• 重量：2P：17.9 kg ±2%；3P：19.9 kg ±2%；4P：24.4 kg ±2%

备注

• Class CB：提供过电流保护；主触点可投入并切断短路电流。
• Class PC：可投入并承受短时短路电流，但不用于切断该类电流。

技术规格（摘要）

• 系列：PTS Series
• 产品类型：可编程自动转换开关（ATS），2P / 3P / 4P
• 额定绝缘电压：690 V
• 额定电流选项：250、300、350、400 A
• 适用电压：100/110/120；200/220/240；380/415；440/460/480 Vac（视配置而定）
• 内置 3.5" 彩色 LCD、Wi‑Fi 与 Bluetooth，支持 USB 固件更新
• 存储多达 250 条事件记录；支持自动演习计划
• 标准：IEC 60947-6-1、AC-33A；UL 1008 Type A
