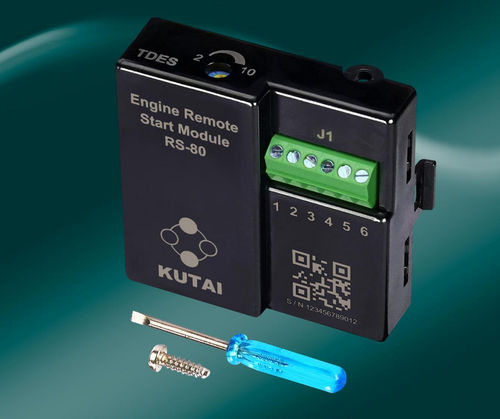

自动转换开关 RS-80

面板型用于发电机用于应急电源

产品概述 RS-80 是专为 HTS 系列自动转换开关设计的远程启动模块。其插入式设计允许快速连接到主开关，提供用于发动机远程启动的干接点和用于连接到负载的公用/发电机的电信号输出。此设计节省了安装时间并简化了布线。该模块配备了用于直流电源输入和远程启动接触输出的保险丝，并具有 UL94-V0 级塑料外壳，以提高安全性和耐用性。它提供 2 到 10 秒的可调启动延迟和 10 秒的固定发动机冷却时间，适用于所有现场应用。

特点

• HTS 系列自动转换开关的可选模块
• 用于与主开关快速连接的插入式模块
• 提供用于发动机远程启动的干接点（即插即用，无需配置）
• 提供用于连接到负载的公用和发电机的电信号输出
• 配备用于直流电源输入和远程启动接触输出的保险丝
• 使用螺钉端子块；无需压接端子
• 所有塑料材料均符合 UL94-V0 阻燃等级

电气规格
直流电源输入：9 至 36 Vdc
TDES 发动机启动延迟：2 至 10 秒（可调）
TDEC 发动机冷却延迟：10 秒（固定）
远程启动接触输出：4A @ 250Vac max.
连接到负载的公用电信号输出：NPN 输出 1.5A max.
连接到负载的发电机电信号输出：NPN 输出 1.5A max.
静态功耗：小于 0.3W
适用线规：24 至 18 AWG

环境
工作温度：-20 至 +50 °C
存储温度：-30 至 +80 °C
相对湿度：最大 90%

物理规格
尺寸：56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) 英寸
重量：41 g +/- 2% / 0.09 lb +/- 2%

配件
M3L10 圆头螺纹切割自攻螺钉：1 PCS
槽头螺丝刀：1 PCS (2.0 mm)

技术规格 / 特点

• 专为 HTS 系列自动转换开关设计
• 快速插入连接
• 用于发动机远程启动的干接点
• 用于公用/发电机的电信号输出
• 用于直流电源输入和远程启动输出的保险丝
• UL94-V0 级塑料外壳
• 可调启动延迟：2-10 秒
• 发动机冷却时间：10 秒
• 静态功耗：< 0.3W
• 工作温度：-20 至 +50 °C
• 尺寸：56.5 x 57.5 x 16.5 mm
• 重量：41 g +/- 2%
