双端口通信模块 CTM-3K

用于数据传输远距离遥控

产品概述

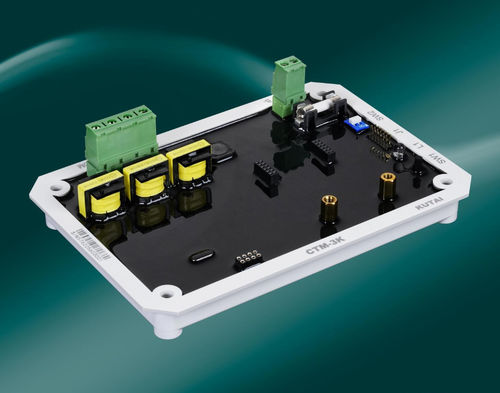

CTM-3K 是一款集成电流检测单元，带有 KCU 模块安装接口，适用于 KUTAI 控制器。支持单相和三相系统并显示负载电流。兼容常见互感器（CT）：一次电流 50–3000 A，二次可选择 1 A 或 5 A。通信电缆采用键控式接头，实现即插即用，安装后自动检测并显示连接状态，无需复杂设置。设备提供两个 KCU 模块插槽，可同时接入远程通信，构建稳定的远程监测系统。

特点

• 集成电流检测与 KCU 通信接口，节省机柜空间与布线
• 支持单相/三相电力系统的负载电流显示
• CT 一次范围 50–3000 A；二次可选 1 A 或 5 A
• 配备无载电流零点校准按钮
• 安装后自动检测连接并显示状态
• 支持最多安装两个 KCU 模块以实现远程通信
• 键控式接头设计，防止反接
• 电源与连接状态指示灯（绿常亮：直流电源开启；红常亮：与控制器连接中断；绿闪烁：正常运行（CT 二次 1 A）；红闪烁：正常运行（CT 二次 5 A））

规格

• 电源输入：9–36 Vdc
• 电流显示精度：50–3000 A ±1.5%
• 静态功耗：< 1 W @ 12 Vdc
• CT 额定负荷：> 5 VA

外形规格

• 尺寸：162.0 × 112.0 × 41.2 mm（6.38 × 4.41 × 1.62 in）
• 重量：329 g ±2%（0.73 lb ±2%）

环境

• 工作温度：-20 至 +60 °C
• 存储温度：-30 至 +80 °C
• 相对湿度：≤95%

附件

• 标准：HU-050-KCU-09（500 mm 线束）×1
• 可选：HU-100-KCU-09（1000 mm 线束）

技术参数

• 型号：CTM-3K
• 品牌：KUTAI
• 电源输入：9–36 Vdc
• 电流显示范围：50–3000 A ±1.5%
• CT 二次选择：1 A 或 5 A
• 静态功耗：< 1 W @ 12 Vdc
• CT 额定负荷：> 5 VA
• 尺寸：162.0 × 112.0 × 41.2 mm
• 重量：329 g ±2%
• 工作温度：-20 至 +60 °C
• 存储温度：-30 至 +80 °C
• 相对湿度：≤95%
