大而灵活:引导式返修,适用于530 x 610毫米的大型电路板

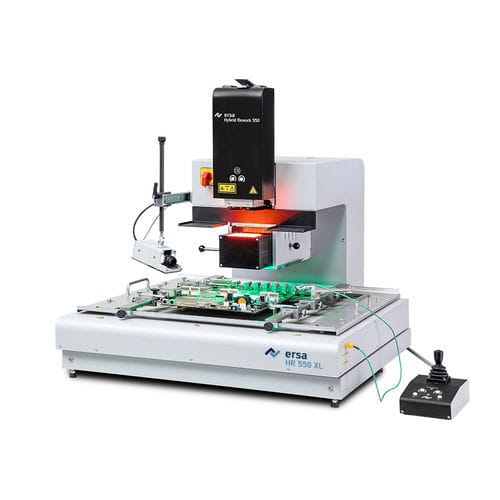

随着HR 550 XL返修系统的推出,Ersa推出了一个半自动装置,适用于最大约530 x 610毫米的大型组件--一个真正的性能包,具有八个底部散热器加热区和电动X/Y微调及组件旋转。该系统适用于工业和电力电子以及大尺寸的电路板,对服务供应商特别有吸引力。
Ersa返修系统的技术可持续地保障电子产品的附加值:
- 温和的加热技术
- 传感器引导的焊接过程
- 非接触式残余焊料清除
- 精确的元件放置
- 完整的工艺文件
- 清晰的用户指导
- 1,800 W高性能混合加热元件
- 全表面6,400 W红外底层加热器
- 用于放置和过程监控的高分辨率摄像头
- 计算机辅助部件对准,数字分光镜
- 符合人体工程学的最佳系统操作
- 现代化的、用户友好的操作软件
- 尺寸(宽x深x高)mm:755 x 930 x 545/747
- 重量(公斤):102公斤,包括控制单元
- 抗静电设计(是/否):是
- 额定功率(瓦): 8.200
- 标称电压(V AC):3x 400 VAC,50-60 Hz,16 A
- 上部加热:混合散热器900W红外线+900W热空气,70 x 70 mm
- 下部加热:红外线发射器(8x 800 W),530 x 530 mm
- 测量通道:3x K型,1x IRS
- 定位激光器:II级
- PCB尺寸(毫米):最大530 x 610毫米(+x)。
- 部件尺寸(毫米):从01005到70 x 70毫米
- 工作深度:349毫米
- 可用的工作距离(典型):距顶部加热器30-60毫米,距底部加热器35毫米
---
