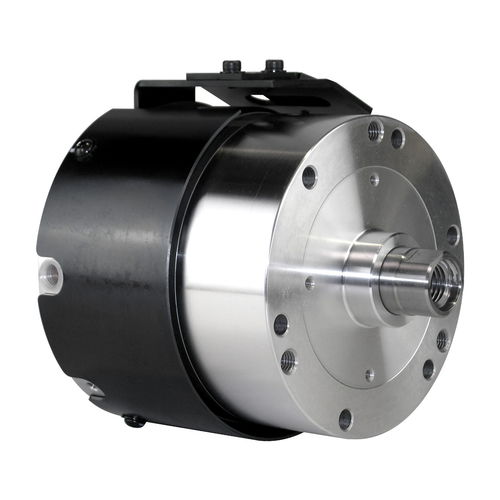

液压缸 M1120HA21N直流24V集成式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 发动机类型
- 直流
- 电压
- 24V
- 其他特性
- 紧凑型, 集成式, 带传感器选项, 带旋转密封, 转子-线性
- 运行行程
20 mm
(0.787 in)- 压力
35 bar
(507.63 psi)- 力度
27 kN, 28 kN
产品介绍
概述
主要特性
性能与尺寸
进一步信息
备注
技术规格
- Kitagawa M 系列紧凑型闭中心液压缸，内置旋转接头以实现通气能力。
- 内置止回阀和卸压阀，包含行程传感开关（开关规格见下文）。
主要特性
- 内置旋转接头以实现通气功能
- 内置止回阀和卸压阀
- 行程传感开关；近接开关型号 BES516-325-E3R（PNP，DC 12/24 V，200 mA）
性能与尺寸
- 活塞行程：20 mm
- 活塞面积（推侧）：87.6 cm2
- 活塞面积（拉侧）：84 cm2
- 拉力杆（推侧）：28 kN
- 拉力杆（拉侧）：27 kN
- 最大工作压力：3.50 MPa
- 总泄漏（最小）：1.2
- 最高转速：6000 rpm
- 重量：8.2 kg
- 惯性矩：0.016 kg·m2
进一步信息
- 拉力杆参考：M1120HABC 最大工作压力 3.5 MPa；M1330HABC 4.0 MPa
- 总泄漏测试条件：压力 3.0 MPa，油温 50°C
- 近接开关：BES516-325-E3R，制造商 B & Plus KK，DC 12/24 V，200 mA，PNP
备注
- SKU：m1120ha21n
- 属于 Kitagawa M 系列
技术规格
- 型号：M1120HA21N
- 活塞行程：20 mm
- 活塞面积 推 / 拉：87.6 cm2 / 84 cm2
- 拉力杆 推 / 拉：28 kN / 27 kN
- 最大工作压力：3.50 MPa
- 总泄漏（最小）：1.2
- 最高转速：6000 rpm
- 重量：8.2 kg
- 惯性矩：0.016 kg·m2
- 近接开关型号：BES516-325-E3R（DC 12/24 V，200 mA，PNP）
