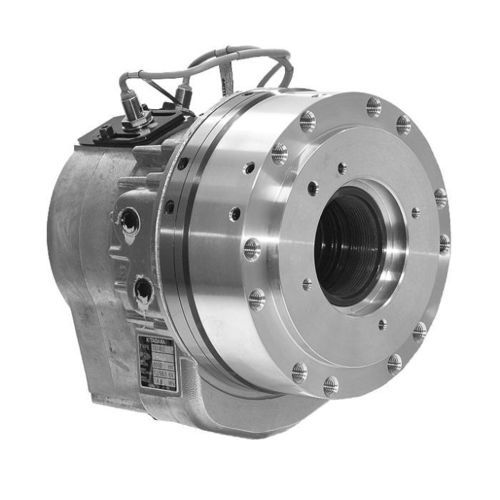

液压缸 SS series

活塞双作用高速

简要说明
用于通轴应用的紧凑型开口中心液压缸，具有46 mm通孔、128 mm活塞直径和16 mm行程。适用于紧凑安装和高速旋转场景。

主要特性

• 活塞直径：128 mm
• 活塞行程：16 mm
• 通孔直径：46 mm
• 最大工作压力：4.5 MPa
• 最大转速：8000 rpm
• 拉杆推力（推侧）：43.6 kN
• 拉杆牵引力（拉侧）：38.9 kN
• 活塞面积（推侧）：102.8 cm2
• 活塞面积（拉侧）：91.5 cm2
• 惯性矩：0.017 kg·m2
• 总泄漏量：3.0 L/min
• 净重：8.0 kg

兼容性
兼容 Kitagawa B-200 和 BB200 开口中心卡盘（包括 B-206）。适用于需要通轴的 OEM 和改装应用。

产品规格

• 型号 / SKU：SS1246K
• 通孔直径：46 mm
• 活塞直径：128 mm
• 活塞行程：16 mm
• 活塞面积（推侧）：102.8 cm2
• 活塞面积（拉侧）：91.5 cm2
• 拉杆推力（推侧）：43.6 kN
• 拉杆牵引力（拉侧）：38.9 kN
• 最大工作压力：4.5 MPa
• 最大转速：8000 rpm
• 惯性矩：0.017 kg·m2
• 总泄漏量：3.0 L/min
• 净重：8.0 kg

备注
采用精密加工缸孔并标配低温运行的旋转接头，以确保长期可靠的高转速运行。SS 系列针对紧凑安装进行了优化，与 S 系列相比长度约减少30%。
