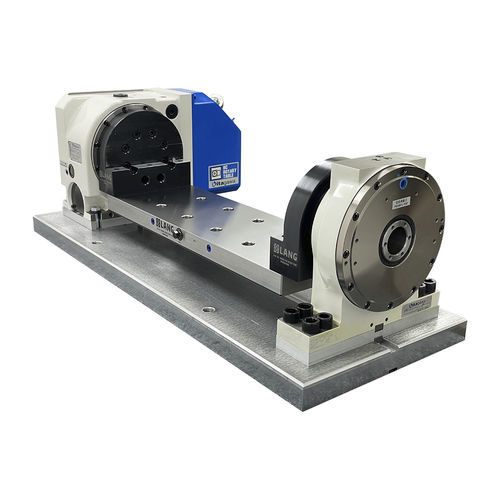

电机驱动回转工作台 CB-F

卧式挠性高性能

概述
CB-F Production System 是一款为灵活高效夹持而设计的单侧转台（trunnion）。它将 KITAGAWA 回转工作台的刚性与集成的 LANG Quick.point 零点系统相结合。Quick.point 为市场上最低的手动驱动零点，集成在转台桥上以降低整体重量和惯性矩；减小的 Z 轴高度可最大化加工包络。

主要特点

• 结构非常刚性，具有高装配回转夹紧扭矩
• 高切削扭矩能力，可快速加工复杂形状
• LANG Quick.point 保持力高达 6,000 kg，确保牢固夹持
• 内置 Quick.point 降低重量并减少惯性矩
• 夹持式转台设计提供优良的刀具接近性和多种夹持方案
• 精密研磨适配器确保高重复定位精度，支持多种转台位置/类型

更多信息

• 提供多种转台尺寸选项。
• 系统可由偏心位置转换为中心位置，以不同姿态将工件呈现给主轴；如需可通过钻孔和攻丝准备背面以用于额外夹持。
• 桥体可在 96 mm 与 52 mm Quick.point 网格间快速切换，为大工件或多件小工件提供灵活的夹持布局。
• 注：LANG Makro.Grip 夹具和工件不在供货范围内。
• 转台数据表提供详细尺寸和选项（技术资料可用）。

技术规格

• 系统类型：单侧转台生产系统，集成 LANG Quick.point（手动驱动）
• Quick.point 保持力：高达 6,000 kg
• Quick.point 网格选项：96 mm 和 52 mm（桥体可互换）
• 设计优势：降低 Z 轴高度以最大化加工包络
• 重复精度：精密研磨适配器以实现高重复性并支持多位置/类型
• 功能：可转换为偏心或中心位置；背面可钻孔/攻丝以便额外安装
• 范围：夹具和工件不包括在内
