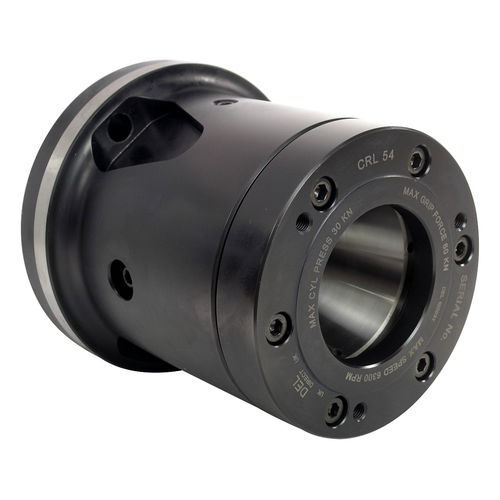

夹紧套筒夹 CRL54A6钳子用于加工用于车削应用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 夹持系统
- 钳子, 夹紧套
- 应用
- 用于加工, 用于车削应用
- 其他特性
- 高精度, 用于CNC车床, 固定叶片, 高精度, 长柄, 直接安装式, 自定心, 带适配器
- 夹持范围
最多: 54 mm
(2.13 in)最少: 1.6 mm
(0.06 in)- 转速
最多: 6,300 rpm
(39,584 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
概述
长系列动力夹头，适用于棒料送料装置和车床主轴安装，提供多种安装方式，兼容弹簧（spring）、Varibore 和 rubberflex 夹具。
主要特性
夹具兼容性
设计与应用
技术规格
长系列动力夹头，适用于棒料送料装置和车床主轴安装，提供多种安装方式，兼容弹簧（spring）、Varibore 和 rubberflex 夹具。
主要特性
- 夹持范围（mm）：1.6 - 54
- 套筒行程（mm）：10
- 最高转速（min-1）：6300
- 最大输入力（kN）：30
- 最大夹持力（kN）：60
- 匹配气缸：S1552
夹具兼容性
- 适用于 D853E 弹簧夹具（高精度，第二道工序）
- 兼容 D120 Varibore 夹具（适用于第一道工序，2–3 mm 可变范围）
- 也兼容 rubberflex 夹具
设计与应用
- 为配合推杆/棒料送料器设计，可直接安装于车床主轴或通过精密适配板安装
- 长机身与宽工作范围可容纳高精度弹簧夹具并最大化刀具间隙；系列最大夹持能力可达 80 mm
- 固定长度夹具在动作过程中保持工件位置稳定，确保 Z 轴精确定位；锥形套筒前推压紧夹具实现夹持
- 适用于一、二道工序：Varibore 与 rubberflex 适合粗料一加工；弹簧夹具适合高精度二加工
- 随附安装螺栓；提供可选定制加工的拉管（drawtube）连接件以便立即安装使用
- 零件经表面渗碳/淬火处理以优化刚性与耐用性；直接安装设计保证高速下高同心度
- 可与 B-200 系列动力夹头互换
技术规格
- 型号：CRL54A6
- 夹持范围（mm）：1.6 - 54
- 套筒行程（mm）：10
- 最高转速（min-1）：6300
- 最大输入力（kN）：30
- 最大夹持力（kN）：60
- 重量（kg）：15
- 匹配气缸：S1552
- 适用夹具：D853E（spring）、D120（Varibore）；兼容 rubberflex
- 可互换于：B-200 Series Power Chucks
