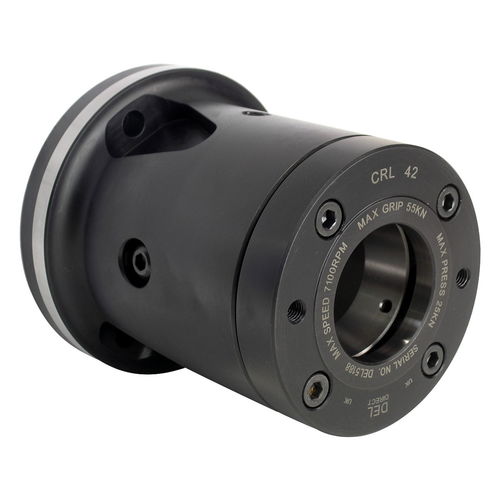

筒夹 CRL42
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 转速
最多: 7,100 rpm
(44,611 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
主要特性
筒夹类型及应用
进一步信息
技术规格
- 长系列筒夹夹头，提供多种安装类型，适用于直接主轴安装或精密适配板安装。
- 夹持范围：2–42 mm。
- 套筒行程：7 mm。
- 最高转速：7100 min-1。
- 最大输入力：25 kN。
- 最大夹持力：55 kN。
- 重量：9 kg。
- 匹配气缸：S1246。
- 适用于 D173E 弹簧筒夹、D673 Varibore 和 Rubberflex 筒夹。
筒夹类型及应用
- 弹簧筒夹（D173E）：用于第二道工序；筒夹按被夹直径配对，保证高夹持精度。标准筒夹可提供光面或齿形，通常以 0.5 mm 为增量或按需定制直径。
- Varibore 筒夹（D673）：适用于第一道工序；2–3 mm 的有效范围可处理毛料棒材。可提供光面、齿形或超强抓取型。
- Rubberflex 筒夹：精度与弹簧筒夹相同；橡胶‑金属弹性硫化工艺允许在公称直径上下 ±1 mm 的夹紧范围。
进一步信息
- 设计用于配合顶杆（bar pusher）和送料器使用。
- 可为弹簧筒夹提供可调工作止挡。
- 长体/宽范围：CRL 设计在提供扩展夹持能力的同时优化外形尺寸以最大化刀具空间（系列夹持范围 1.6–80 mm）。
- 固定长度筒夹：在动作期间工件保持固定位置，以实现精确的 Z 轴定位。
- 可互换的筒夹选项（spring、varibore、rubberflex）提高了第一道和第二道工序间的灵活性。
- 配备安装螺栓并可选配定制加工的拉管连接器，便于安装。
- 直接安装或通过适配板安装可确保主轴连接的一致性并最小化调整时间。
- 通过淬火处理优化刚性与耐久性。直接安装设计保证高同心度，适合高速加工。
- 长系列动力筒夹可与 B-200 系列动力卡盘互换。
技术规格
- 型号：CRL42
- 夹持范围：2–42 mm
- 套筒行程：7 mm
- 最高转速：7100 min-1
- 最大输入力：25 kN
- 最大夹持力：55 kN
- 重量：9 kg
- 匹配气缸：S1246
- 适用：D173E 弹簧筒夹、D673 Varibore 与 Rubberflex 筒夹
