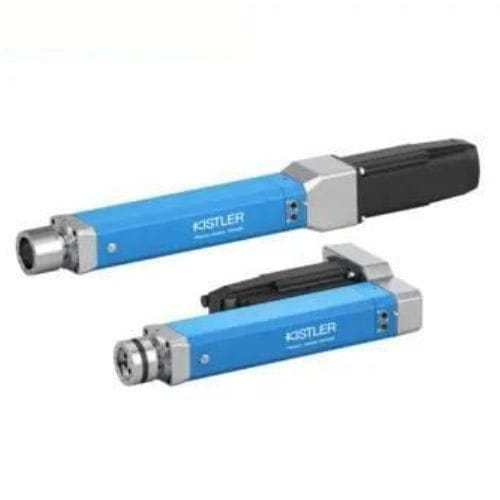

内置力传感器装配单元 2164A series

伺服控制式

概述
NC 连接模块 NCFx Pro 型号 2164A 采用紧凑设计，能够减小中心距和安装空间，便于集成到现有机床或设备方案中。力传感器直接安装于冲头（ram）上，可实现对连接过程中的力的直接测量，传感器可选应变计（strain gauge）或压电式（piezoelectric）类型。伺服放大器与 maXYmos NC 工艺监控系统（Type 5847C）之间通过 EtherCAT 进行数字通信。与 maXYmos NC 的即插即用集成可实现模块自动识别，并自动传输传感器与校准数据以参数化伺服放大器。测量值通过遥测（telemetry）无干扰传输。以太网接口支持通过多种协议传输质量数据、通过 VNC 可视化以及进行数据备份。

主要特性

• 冲头（ram）安装的应变计或压电式力传感器，含遥测以实现高精度测量
• 过载能力：压缩时可达额定连接力的 +20%
• 适用于压缩和拉伸应用
• 高运动速度以缩短循环时间
• 压电传感器变体具有宽测量范围与 7 个预设力范围

应用

• 铆接（riveting）
• 压接（clinching）
• 轴承、销和电子元件的压入
• 翻边（flanging）
• 滚压（rolling）
• 粘接（bonding）
• 压着（crimping）
• 烧结（sintering）
• 制作夹子和卡扣连接
• 压边（caulking）应用
• 测试工艺，例如弹簧测试

接口与集成

• 伺服放大器与 maXYmos NC（Type 5847C）之间通过 EtherCAT 进行数字通信
• 即插即用识别，自动传输传感器与校准值
• 遥测保证测量值无干扰、高精度传输
• 以太网接口用于基于协议的质量数据传输、VNC 可视化与数据备份

技术规格

• 系列：NCFx Pro
• 型号：2164A
• 电动（电机驱动）紧凑型连接模块，减小中心距与安装空间
• 传感器位置：冲头（ram）安装以进行直接力测量
• 传感器技术：应变计或压电式（可选，ram 安装）
• 示例力范围：1.5 kN、2 kN、5 kN、10 kN、20 kN、30 kN、60 kN、100 kN
• 示例行程：100 mm、200 mm、400 mm
• 过载能力：额定连接力的 +20%（压缩）
• 适用于压缩和拉伸应用
• 高运动速度以实现短循环时间
• 遥测用于高精度测量数据传输
• 数字 EtherCAT 通信，结合 maXYmos NC 实现伺服放大器自动参数化
• 以太网接口支持协议化的质量数据传输、VNC 可视化与备份
• 可选变体：保持制动以及倾斜或直线伺服压机结构
